Čistička odpadních vod VH15 PREMIUM® / 7 až 27 osob

Kód: 327
Akce Na objednávku
Značka: VHTECH
99 990 Kč –11 % 88 990 Kč
Výroba na objednávku
Můžeme doručit do:
3.2.2023
Možnosti doručení

Certifikovaná šestikomorová technologie ČOV 6K2®. Příslušenství ZDARMA

240_F_21297954_AqJXzACpcxhVax5mhrGmpHav4kx7L0VM  Doprava po ČR ECONOMY + 1.999,- Kč



Detailní informace

Detailní popis produktu

Certifikovaná šestikomorová technologie ČOV 6K2®, autorizovaný servis VHTECH ®

  •  + řídící časovač chodu dmychadla ZDARMA
  •  + SND - šachta na uložení dmychadla kulatá, zápustná do 2/3 ( v ceně 1.990,- Kč ) ZDARMA

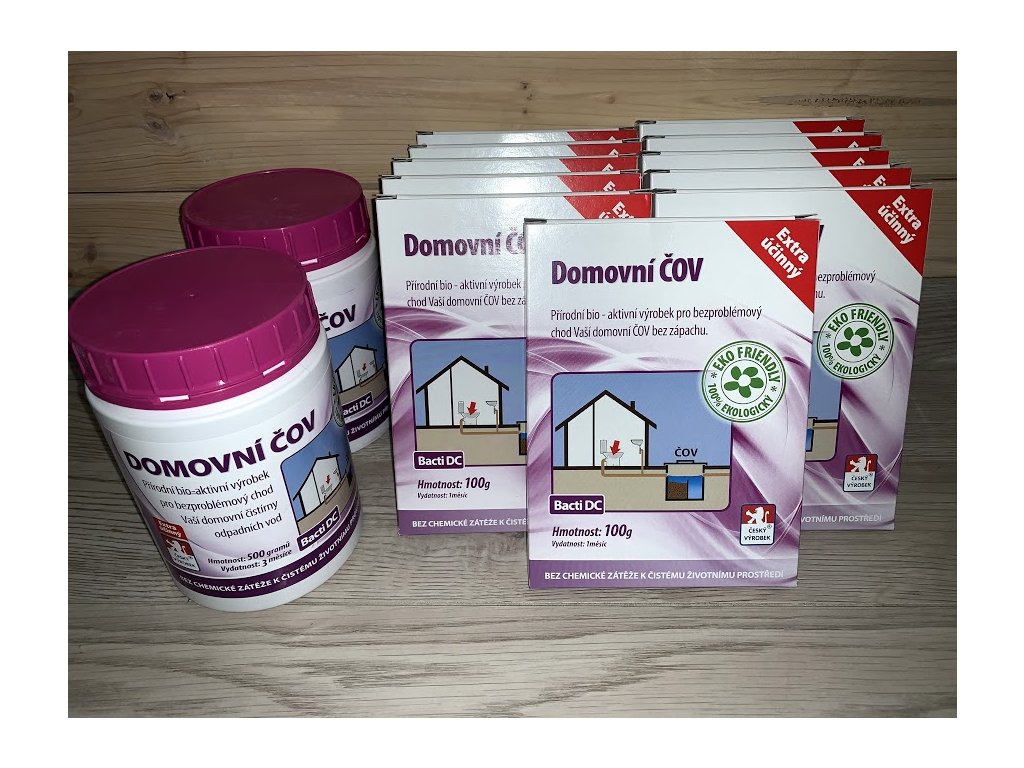

  •  + biopreparát BAKTOMA Bacti DC 0,5 kg pro spuštění ČOV ZDARMA
  •  + PRODLOUŽENÁ ZÁRUKA NA ČOV VH10 PREMIUM 10 LET ! *)
  •  + systém dočišťování (účinnost až 98,6 %)
  •  + zaškolení obsluhy ČOV při předání
  •  + určeno i pro svépomocné osazení - uživatelsky jednoduchá montáž, zapojení a obsluha
  •  + úsporná technologie - příkon dmychadla 140W
  •  + ČOV je dodávaná k zákazníkovi odzkoušená, nastavená a seřízená pro následné spuštění

 *) platí v případě instalace a provozu ČOV dle návodu k osazení výrobku a provozního řádu

cedule-vykřičník  Důležité upozornění

Při osazování ČOV postupujte vždy podle návodu k osazení výrobku, provozního řádu, certifikace výrobku, místních podmínek a vypracované projektové dokumentace. VIDEO NÁVOD ilustrativní příklad osazení ČOV VH6 PREMIUM

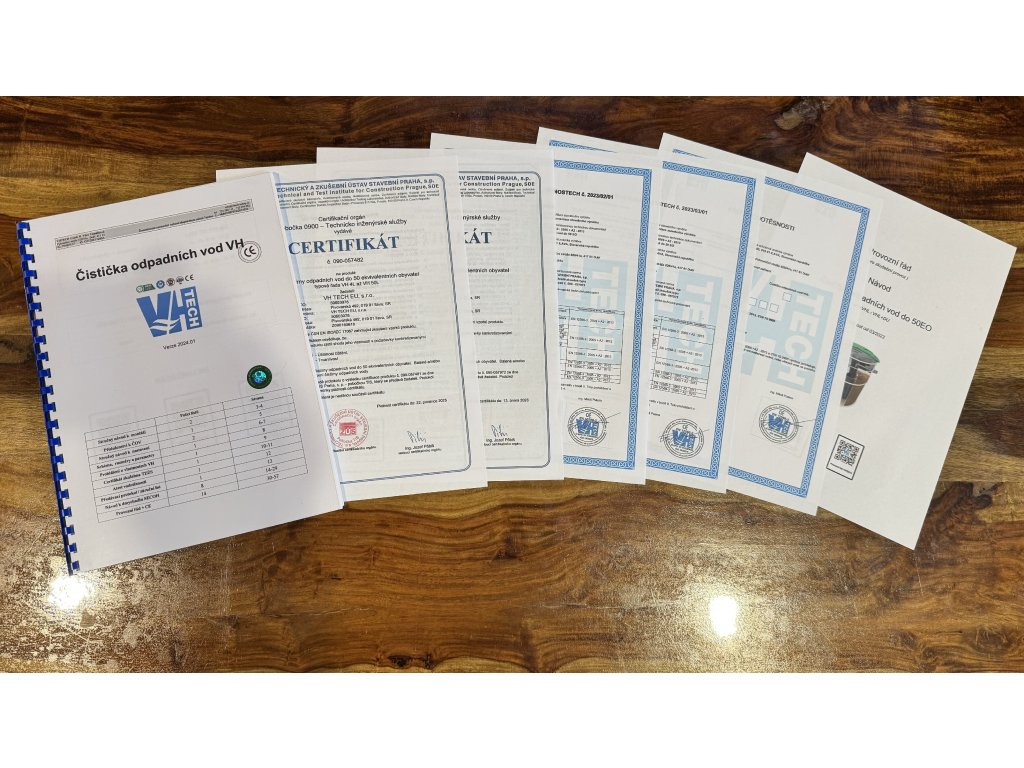

Dokumentace dodávaná k ČOV pro schválení úřady

  • Certifikát č. 1020-090037650, vydaný Technickým a zkušebním ústavem stavebním Praha s.p. ze dne 14.2.2020
  • Splňuje parametry na vypouštění do vod podzemních dle Nařízení vlády 57/2016 Sb.
  • Prohlášení o shodě s EN 12566-3 : 2005 + A2 : 2013
  • Provozní řád dle vyhlášky 216/2011 Sb.
  • Atest vodotěsnosti ČOV
  • CE dle směrnice 89/106/EEC images



 Rozsah a součást dodávky VH10 PREMIUM ®

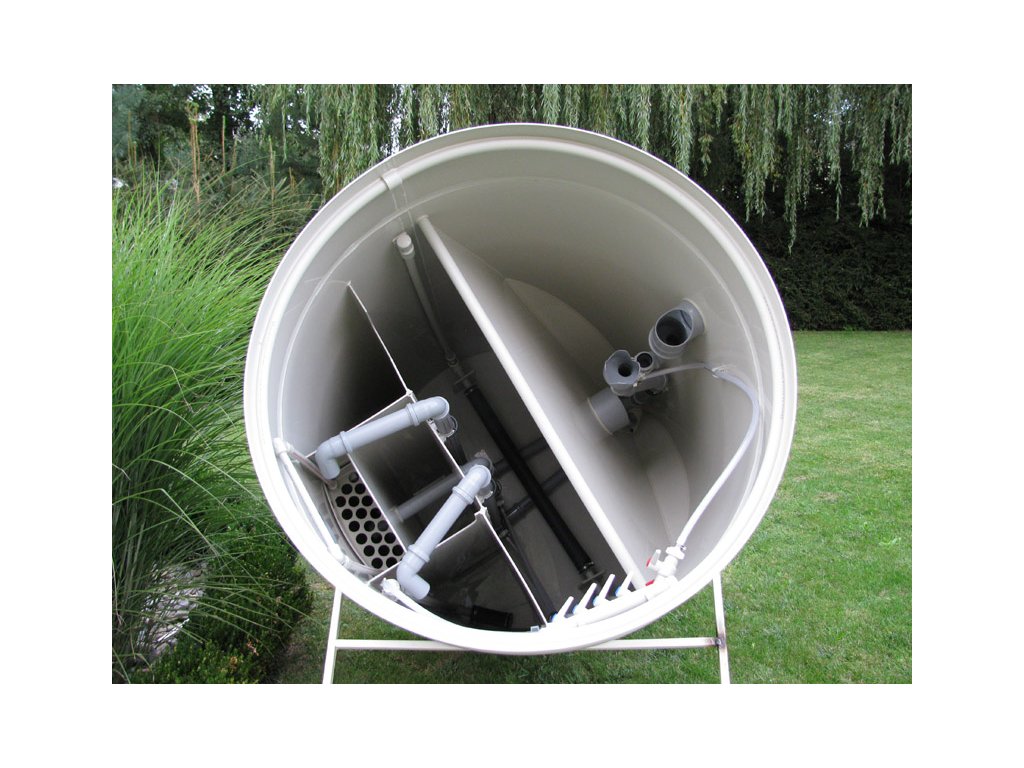

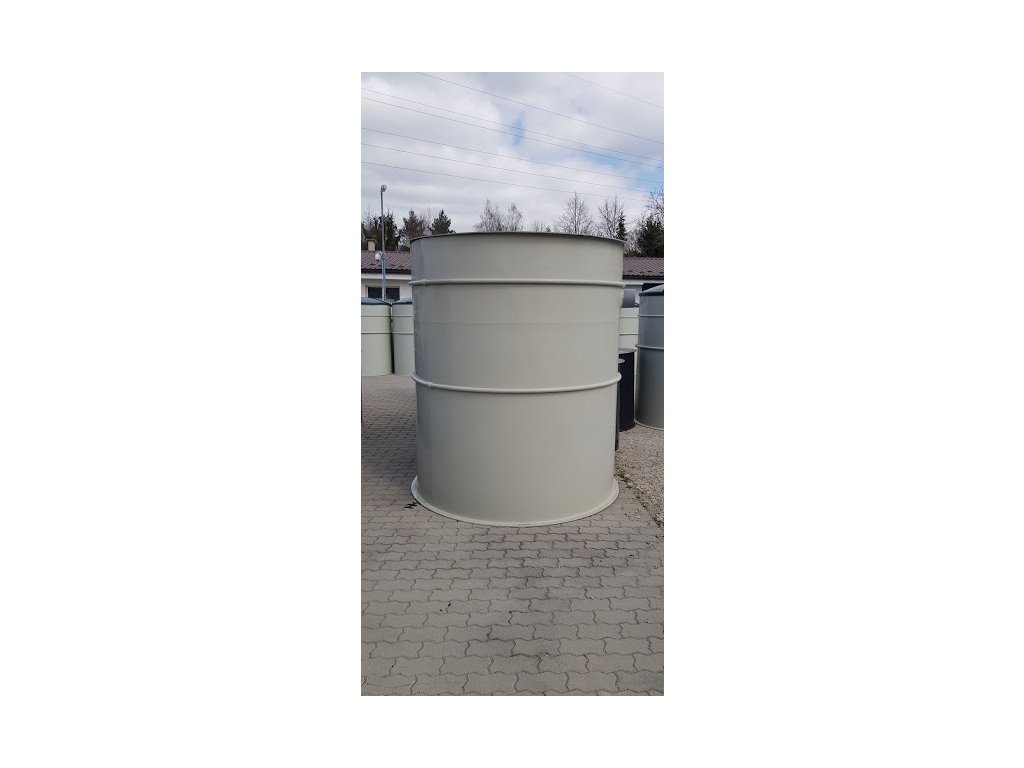

  • nádrž ČOV 1,9 x 2,1 m  samonosné celoplastové provedení z nerecyklovaného polypropylenu s výztužemi
  • 6K2® - šestikomorová technologie s dvoučinným dočištěním

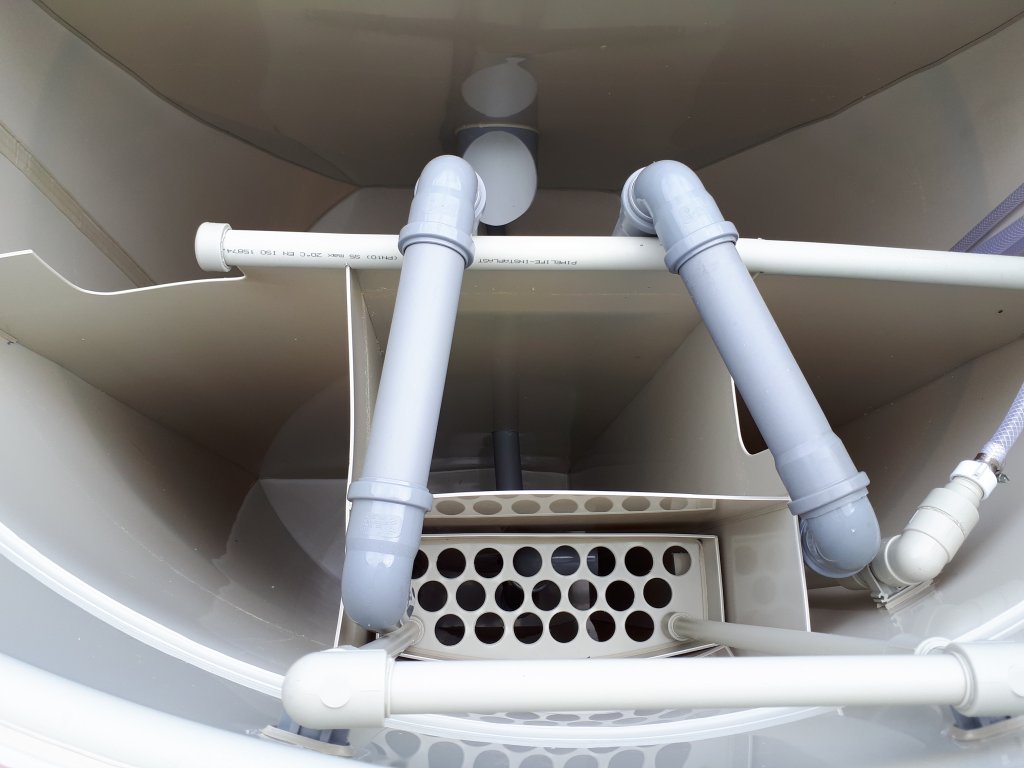

  • šestikomorová technologická vestavba denitrifikace, nitrifikace, separace s integrovanou akumulací (podle EN 12566 - 3)
  • přítokové potrubí DN 160 a odtokové potrubí DN 160
  • systém dočišťování (účinnost až 98,6 %)
  • kryt na ČOV nepochozí kryt, nosnost 50 kg
  • časovač chodu dmychadla EMOS 24/15  ZDARMA
  • značkové dmychadlo SECOH EL-S-140 s tepelnou ochranou, kontrolkou chodu a s automatickou ochranou dmychadla proti  mechanickému poškození (autostopper)
  • vzduchová hadice a spojovací materiál na napojení dmychadla k ČOV 5m
  • biopreparát BAKTOMA Bacti DC 0,5 kg pro spuštění ČOV ZDARMA
  • kompletní technická dokumentace k ČOV ( CE certifikát, návody na obsluhu, Provozní řád čističky, atesty,atd.)
  • DVD  postup legalizace ČOV, formuláře pro povolení, návody na ČOV a příslušenství , dokumentace
  • PRODLOUŽENÁ ZÁRUKA 10 let na ČOV + 24 měsíců na příslušenství
  • záruční a pozáruční servis



 Další volitelné příslušenství a možnosti - výběr v sekci " Příslušenství k ČOV "

  • zaškolení obsluhy zařízení při předání ( zaškolení nenahrazuje nastudování předávaného návodu a technické dokumentace ) ( +299,-Kč ) **)
  • DVD  postup legalizace ČOV, formuláře pro povolení, návody na ČOV a příslušenství , dokumentace
  • nástavec na ČOV na objednávku:  výroba nástavce na základě doměření ( každý další 10 cm výšky nástavce / 999,-Kč + příslušenství  dle výšky ) **)
  • výztuhy pro obetonování ČOV:  10ks - výztuhy jsou navařené svisle po cca 70cm od zpevňovací obruče po spodní lem ČOV ( + 3.990,-Kč ) **)
  • KG revizní šachta 315/ DN160 dl. 1,5m pro osazení za ČOV za účelem odběru vzorků, kontroly a čištění ( +3.490,-Kč )
  • Přečerpávací nádrž VH NDR 1,0
  • Přečerpávací nádrž VH NDR 2,0
  • plně automatická jednotka dávkovače na srážení fosforu  ( + 7.490,- Kč ) **)
  • řídící časovač chodu dmychadla  MSC3  ( + 1.990,- Kč ) **)
  • BonBloc Compact s GSM modulem řídící jednotka včetně skříně na uložení technologie  ( + 24.990,-Kč ) **)
  • možnost zpracování projektové dokumentace k ČOV autorizovanou osobou ČKAIT od 7.490,-Kč - dle způsobu nakládání s vyčištěnou vodou
  • spuštění ČOV do provozu, připojení dmychadla, aktivace čističky kalem, seřízení vzduchových ventilů a časovače dmychadla, test chodu ČOV, potvrzení o spuštění zařízení do provozu, doprava ( + 4.990,- Kč )

**) volitelné příslušenství, které není potřeba ke spuštění a provozování technologické části ČOV

Fotografie a ilustrace v nabídce jsou pouze ilustrativní a vyobrazení může obsahovat prvky volitelného příslušenství.  Rozsah dodávky je vždy v nabídce uveden v textové podobě.



 Čistírny odpadních vod VH PREMIUM ®

Moderní řešení čištění odpadních vod typu VH splňují přísná kritéria evropské legislativy. Díky tomu, že čistírny obsahují nejmodernější prvky, poskytují zákazníkům maximální komfort obsluhy a údržby. Spotřeba energie je nízká, obsluha velmi jednoduchá. Čistírny typu VH pracují bez zápachu, tiše a s nadstandardní účinností. Jejich montáž probíhá rychle a jednoduše.



Jak čistírna pracuje?

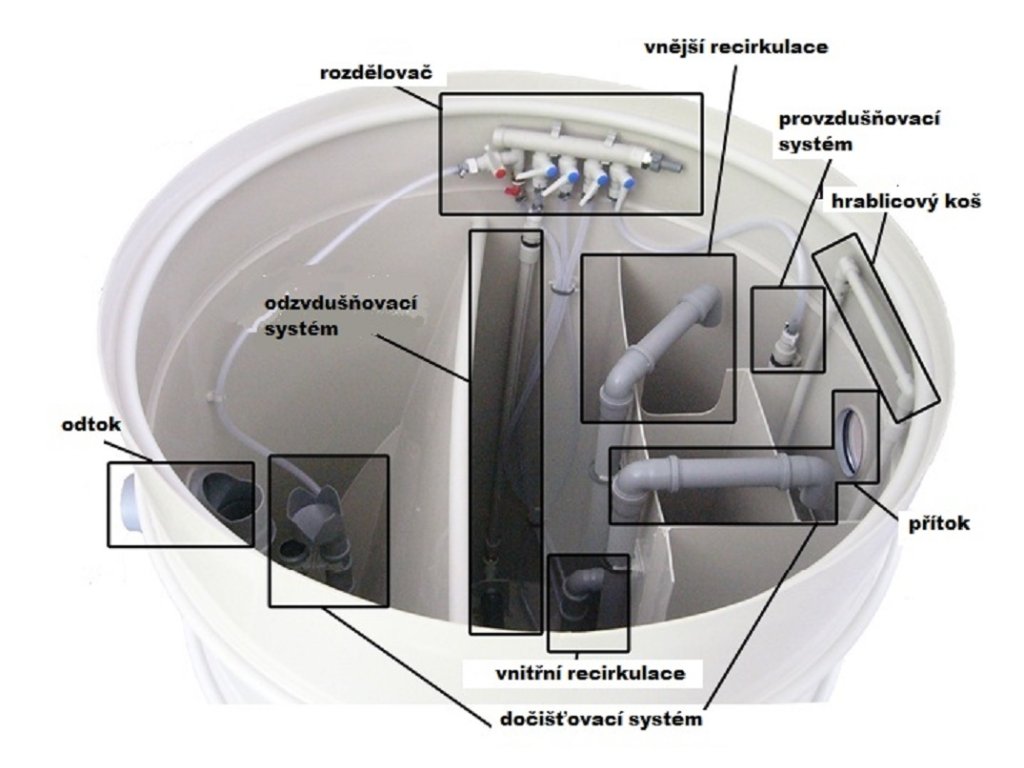

Čistírnu tvoří denitrifikační, oxidační a separační prostor. V denitrifikačním prostoru dochází k odstranění mechanických nečistot, tuků a dusíkatého znečištění. V oxidačním prostoru se nachází provzdušňovací systém, do kterého dmychadlo vhání vzduch. V tomto prostoru dochází k odstraňování organického znečištění. V separačním prostoru se odděluje vyčištěná voda od kalu. Vyčištěná voda odtéká do vodního toku, trativodu nebo do nádrže na užitkovou vodu. Kal se recirkuluje zpět do procesu. Všechny systémy v čistírně se ovládají ventily v rozdělovači a díky technologii ENCELADUS jsou všechny fáze čistícího procesu trvale pod kontrolou. Nadstavbová technologie ENCELADUS umožňuje automatickou intenzifikaci nebo naopak zpomalení procesu čištění odpadní vody, čímž lze optimalizovat investiční náklady a trvale snížit i provozní náklady.



Technické parametry

Čistírny odpadních vod pracují na mechanicko-biologickém principu a slouží na čištění splaškových vod všech zdrojů organického znečištění (kuchyň, koupelna, WC, atd.) Jsou navrženy a vyvinuty v souladu s evropskými normami (EN 12566-3). Vyznačují se vysokou odolností a dlouhou životností. Provoz čistíren je jednoduchý a spolehlivý. Pracují i při mírně přerušovaném přítoku odpadních vod, stejně jako v zimním období. Nadstandardní kvalita vyčištěné vody odpovídá hygienickým a vodohospodářským požadavkům. Vyčištěná voda se může vypouštět do vodního toku, trativodu nebo do akumulační nádrže na užitkovou vodu. Přebytkový kal se dá využít na kompostování, přihnojování okrasných dřevin a zahrad.

Tabulka č. 1 :  rozměry a technické parametry ČOV





Typ

Ekviv.

obyv.*

Přítok Q

Vstupní BSK5

Průměr ČOV

Výška ČOV**

Výška přítoku***

Výška odtoku***

DN přítok / odtok

Hmotnost

Napětí

Příkon

[EQ]

[m3/d]

[kg/d]

D [m]

V [m]

Vp [m]

Vo [m]

DN [mm]

[kg]

[V]



[kW]



VH15

od 7 do 27 osob

2,43

0,72

1,9

2,10

1,85

1,60

160-160

165

230

0,14

∗ Jeden ekvivalentní obyvatel = 90 l vody / os.den , 40gr BSK5 /osoba / den
∗∗ Výška ČOV se může upravit podle požadavku zákazníka
*** Uvedený rozměr od spodní hrany ČOV po spodní hranu nátokové / odtokové roury

 10a3ae8649e89b13f7ddce240be3

Osazení ČOV

Zařízení se přednostně umísťuje v exteriérech a osazuje se na betonovou desku pod úroveň terénu. Připojuje se na vodorovnou kanalizaci, přičemž průměr přítokového a odtokového potrubí zařízení lze přizpůsobit při výrobě. Podle hloubky kanalizace se volí výška nástavce. Způsob osazení konkrétního zařízení si vyžádejte u dodavatele. Technologické parametry: Čistírna typu VH dosahuje vysokou účinnost čištění ( až 98,6% ), a to při nízké spotřebě elektrické energie. ČOV je navržena, jako nízko zatěžovaný systém se zádržnou dobou 24 až 72 hodin a s úplnou stabilizací a minimální produkcí kalu. Zařízení svými parametry vyhovuje požadavkům o ukazatelích a hodnotách přípustného znečištění odpadních vod a náležitostech povolení k vypouštění odpadních vod do vod podzemních

Tabulka č. 2 :  deklarované parametry ČOV

Podstatné vlastnosti Parametry Harmonizované technické specifikace
Kapacita čištění 2,03 m3/d EN 12566-3 : 2005 + A2 : 2013
0,72 kg BSK5/d
Účinnost čištění ( při denním organickém zatížení ) 0,72 BSK5/d BSK5 : 98,6 % EN 12566-3 : 2005 + A2 : 2013
CHSKCr : 92 %
NL : 95 %
N-NH4 : 86 %
PCELKEM : 47 % , 96%/*
Únosnost ( výpočet ) 6.2.1 : vyhověla / zásyp 2,1 m, WET 2,1 m EN 12566-3 : 2005 + A2 : 2013
Vodotěsnost ( zkouška vodou ) A2 : Vyhověla EN 12566-3 : 2005 + A2 : 2013
Trvanlivost ( PP-H ) 6.5.9 : Vyhověla / PP, EN14150, EN 12911-2 EN 12566-3 : 2005 + A2 : 2013
Protipožární odolnost Třída F EN 12566-3 : 2005 + A2 : 2013
Působení nebezpečných látek NPD EN 12566-3 : 2005 + A2 : 2013

/* v případě použití automatického dávkovače na srážení fosforu pomocí síranu železitého

 1_stažený soubor_small

Výrobky byly testovány akreditovanými evropskými laboratořemi. Moderní a ekonomické čištění bylo potvrzeno evropskými certifikáty.

Doplňkové parametry

Kategorie: Čističky odpadních vod VH PREMIUM®
Záruka: 10 let
Hmotnost: 150 kg

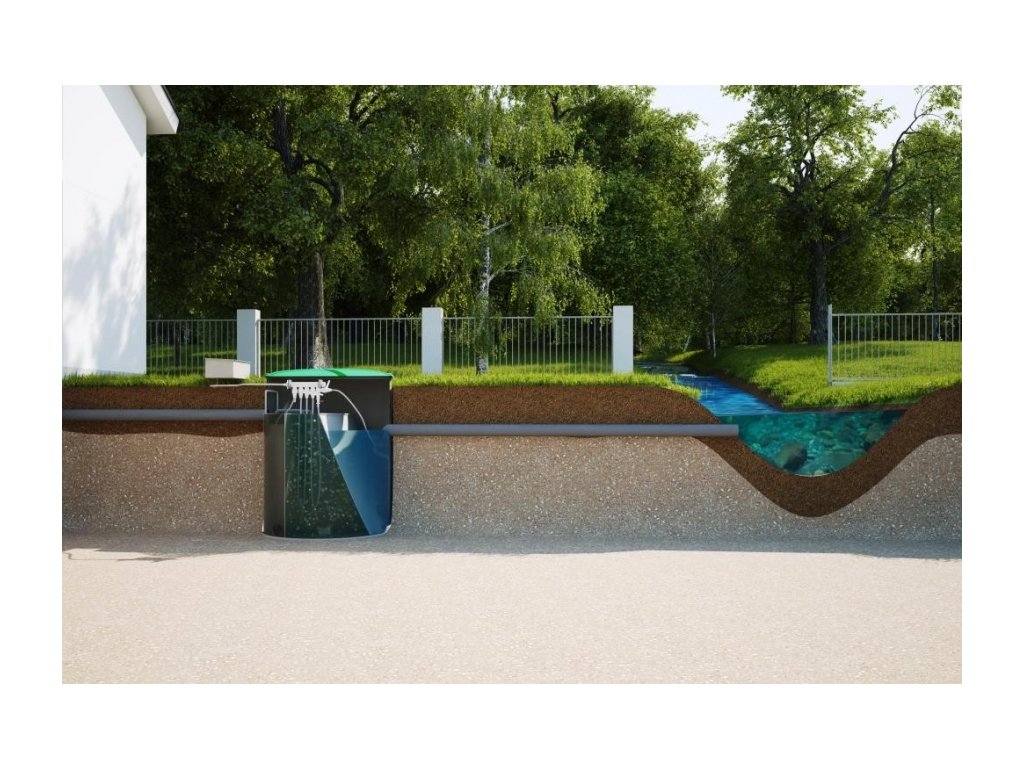

Ilustrativní příklad osazení ČOV VH6 PREMIUM
