Návod k montáži ČOV

 🧱  Důležitá upozornění před osazením a montáží ČOV

• 🏛️ Legislativní povinnost
  Pro osazení ČOV je v ČR ze zákona nutné mít vypracovaný projekt od autorizovaného projektanta a stavbu úředně povolenou.
• Místo pro čističku zvolte tak, aby byl zajištěn bezproblémový prostor pro techniku při osazování a zároveň snadný přístup pro budoucí kontrolu, servis a údržbu během provozu.
• 🌬️ Správné odvětrání
  ČOV musí být odvětrána nad nejvyšší bod obytné části budovy. Odvětrání je ve většině případů již technicky vyřešeno prostřednictvím přítokového kanalizační potrubí.
• 🌧️ Ochrana před přívalovou vodou
  Umístění a výšku osazení ČOV zvolte tak, aby v případě přívalových dešťů nebo tání sněhu nedošlo k zatopení čističky povrchovou vodou.
• 🔊 Hlučnost dmychadla
  Při plánování umístění ČOV v těsné blízkosti obytných prostor (např. pod okny ložnice) zohledněte provozní zvuk čističky a vzduchového dmychadla.

📐 Kontrolní diagram: Stavební postup

• 🌡️ Pozor na venkovní teplotu (Kritické):
  Osazování celoplastové nádrže provádějte výhradně při teplotách nad 5 °C. Při nižších teplotách plast křehne a hrozí jeho nenávratné poškození.
• 🧱 Příprava podkladu:
  Nádrž usazujte na vyčištěný a dokonale srovnaný betonový základ (zbavený drobných kamínků a nečistot), případně do nivelované čerstvé betonové směsi s betonářskou výztuhou.
• 🏗️ Manipulace a spuštění:
  Do výkopu nádrž spouštějte buď ručně pomocí pevných kurtových popruhů, nebo za využití vhodné manipulační techniky (bagru).
• 📐 Sklon potrubí:
  Přítoková a odtoková kanalizace musí být do čističky zapojena v přesném spádu podle obecných norem a vaší projektové dokumentace.
• 🔝 Výška nad terénem (Ochrana před vytopením):
  Horní lem čističky musí po definitivním usazení vyčnívat cca 10 cm nad úroveň okolního terénu. Tím stoprocentně zabráníte zaplavení ČOV povrchovou dešťovou vodou.
• 🧩 Potřebujete nástavec?
  Pokud zjistíte, že je horní lem pod úrovní terénu, je nutné výšku ČOV upravit plastovým nástavcem. Výšku nástavce doporučujeme přesně doměřit a doobjednat až po samotném usazení nádrže do terénu.

• 🛡️ Bezpečná manipulace:
  Nádrž nesmí být při transportu a manipulaci vystavena pádům, silným otřesům ani jinému mechanickému zatížení, které by mohlo poškodit plastové tělo.
• 📏 Příprava a kontrola betonového dna:
  Betonový základ vyhotovte podle projektu s ohledem na místní podmínky. Povolená tolerance rovinnosti dna je ± 5 mm. Po usazení ČOV na dno zkontrolujte vodorovnost. Pokud není v toleranci ± 5 mm, nádrž vyjměte, podklad upravit a usazení zopakujte.
• 🚰 Správné napojení nátoku a odtoku:
  Přítokové potrubí zaúsťte do připojovacího potrubí tak, aby přesahovalo do nádrže ČOV o cca 20 mm. Tento přesah je klíčový, aby bylo možné v budoucnu pohodlně vyjímat česlicový nátokový koš. Na odtokové potrubí následně napojte kanalizaci pro vyčištěnou vodu.
• ⚠️ Postupné napouštění vodou (Kritický krok):
  Po připojení potrubí začněte ČOV postupně napouštět čistou vodou až po spodní hranu odtokové roury. Důležité: Jednotlivé komory (sekce) uvnitř ČOV napouštějte rovnoměrně tak, aby rozdíl hladin mezi sousedními sekcemi nikdy nepřesáhl 10 cm! Jinak hrozí poškození vnitřních přepážek.
• 🧱 Betonáž / Obsyp nádrže:
  Během postupného napouštění vody se nádrž zároveň rovnoměrně po celém obvodu betonuje, případně obsypává (podle schválení projektanta, lokálních podmínek a projektové dokumentace). Výška hladiny vody uvnitř musí jít vždy ruku v ruce s výškou venkovního obsypu/betonu, aby se vyrovnaly tlaky.
• 💡 Tip pro hluboké uložení VH6.x:
  Údaj o maximální povolené výšce obsypu pro váš model najdete v tabulce v detailu produktu nebo v Prohlášení o vlastnostech. Pokud plánujete čističku osadit hlouběji do terénu a použít vysoké nástavce, důrazně doporučujeme zvolit místo VH6.5 PREMIUM zesílenou variantu těla ČOV typ VH6.8 PREMIUM .

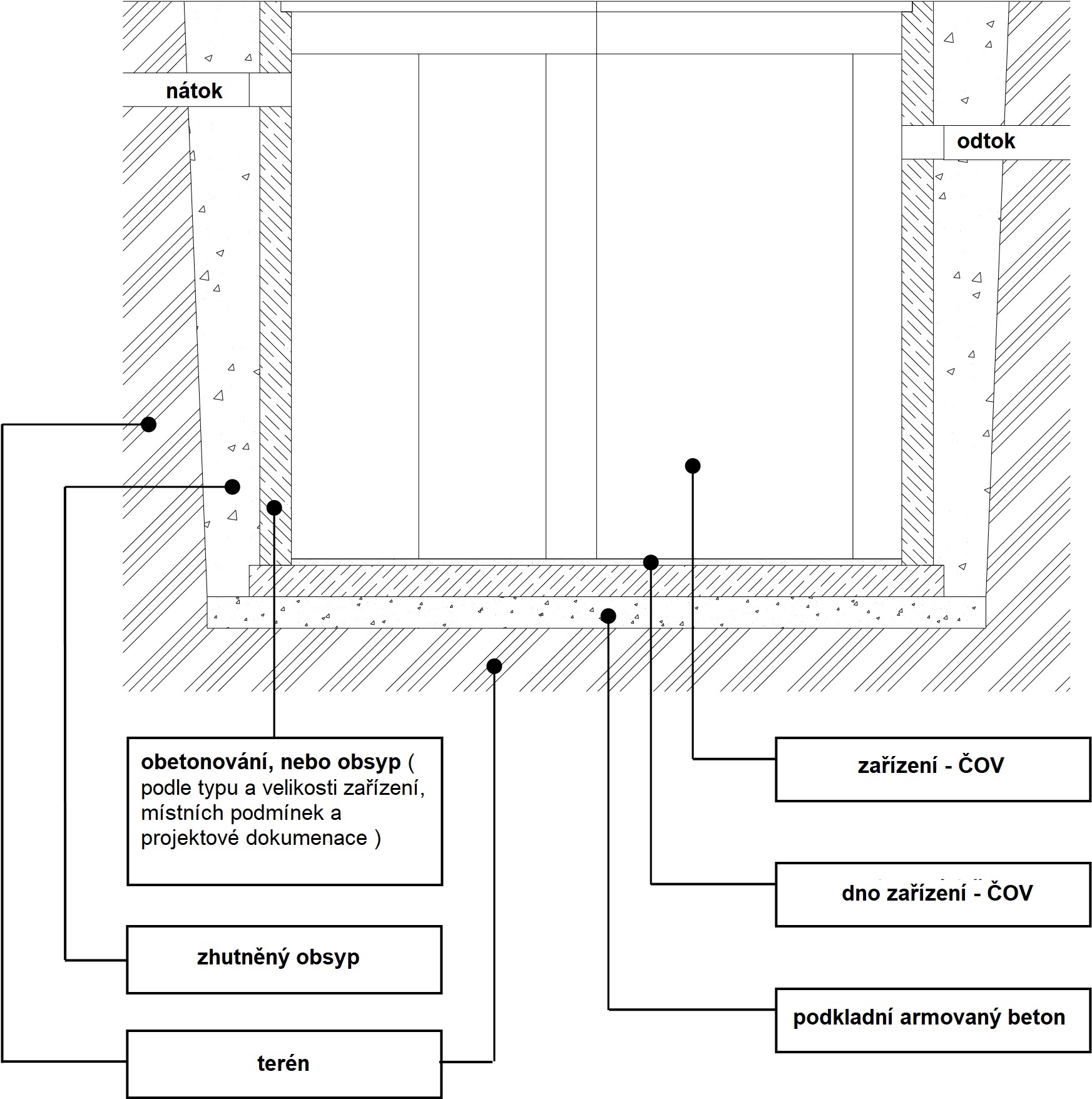

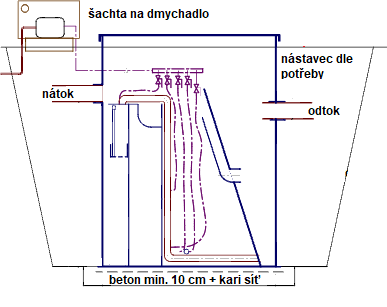

Schématické názorné osazení ČOV :

• 🧱 Betonová podkladová deska – Tloušťka podkladové betonové desky s ocelovou kari sítí musí odpovídat únosnosti zeminy a váze plné nádrže (minimálně od 10 cm výšky dle typu ČOV).
• ☀️ Suchá montážní jáma – Při osazování nádrže nesmí být montážní jáma zatopená srážkovou nebo povrchovou vodou.
• 💧 Řešení spodní vody – V případě výskytu spodní vody je nutné před betonáží odčerpáváním snížit její hladinu pod úroveň budoucí základové desky. Berte v úvahu druh zeminy, její propustnost a riziko posuvu půdy.
• 🔍 Kontrola před zásypem – Před zahájením obsypu či betonáže musí být vodotěsně napojena přítoková i odtoková kanalizace a překontrolován celkový technický stav zařízení.

• 🚰  Kontrola napuštění nádrže - Před obsypem/obetonováním se celá nádrž musí napustit čistou užitkovou vodou (např. z řádu) až po spodní hranu odtokového potrubí.
• 🔝 Nasazení horního víka – Před zahájením jakýchkoliv zásypových nebo betonářských prací vždy zakryjte ČOV horním víkem, aby se dovnitř nedostaly nečistoty a nádrž během tlaku držela svůj kruhový tvar.
• 📐 Pravidlo rovnoměrného vrstvení – Vždy platí technologický postup: nejdříve postupně napouštět nádrž vodou a teprve poté postupně obsypávat či obetonovávat ve vrstvách po cca 30 cm.
• 🔄 Obvodová betonáž – Betonáž provádějte rovnoměrně po celém obvodu nádrže a každou 30cm vrstvu nechte přiměřeně vytvrdnout, než začnete s litím další vrstvy.
• ⏳ Správný materiál na obsyp – Pokud projektant schválil obsyp zeminou, použijte zeminu zcela zbavenou ostrých kamenů. Přímo u stěny nádrže (v šířce minimálně 15 cm od těla ČOV) použijte čistý písek.
• 🛠️ Hutnění zásypu – Zásypový materiál přiměřeně hutněte po vrstvách. Zařízení musí zůstat naplněné vodou a vrchní část nádrže nad hladinou zapažte, aby tlak hutnění plast nedeformoval.

1. 🌊 Vysoká hladina spodní vody – V místech s výskytem spodní vody nádrž obetonujte minimálně do výšky, kam až spodní voda sahá, aby nedošlo k vyplavení nebo deformaci nádrže jejím vztlakem.
2. 📉 Hluboké uložení v terénu – Celkové obetonování je vyžadováno vždy, pokud je z důvodu hloubky nátoku použit nástavec vyšší než 50 cm (včetně hranice 50 cm).
3. 🚗 Zvýšené zatížení okolí (Průjezd aut) – Pokud hrozí zatížení okolí nádrže (např. průjezd nebo parkování vozidel v blízkosti ČOV) – nádrž zcela obetonujte a zajistěte vnitřní protitlak rozepřením nádrže vodou.
4. 📋 Chybějící posudek – Pokud nebyl proveden hydrogeologický průzkum, nebo pokud statik v projektu výslovně nedoporučí pouhý obsyp zeminou.

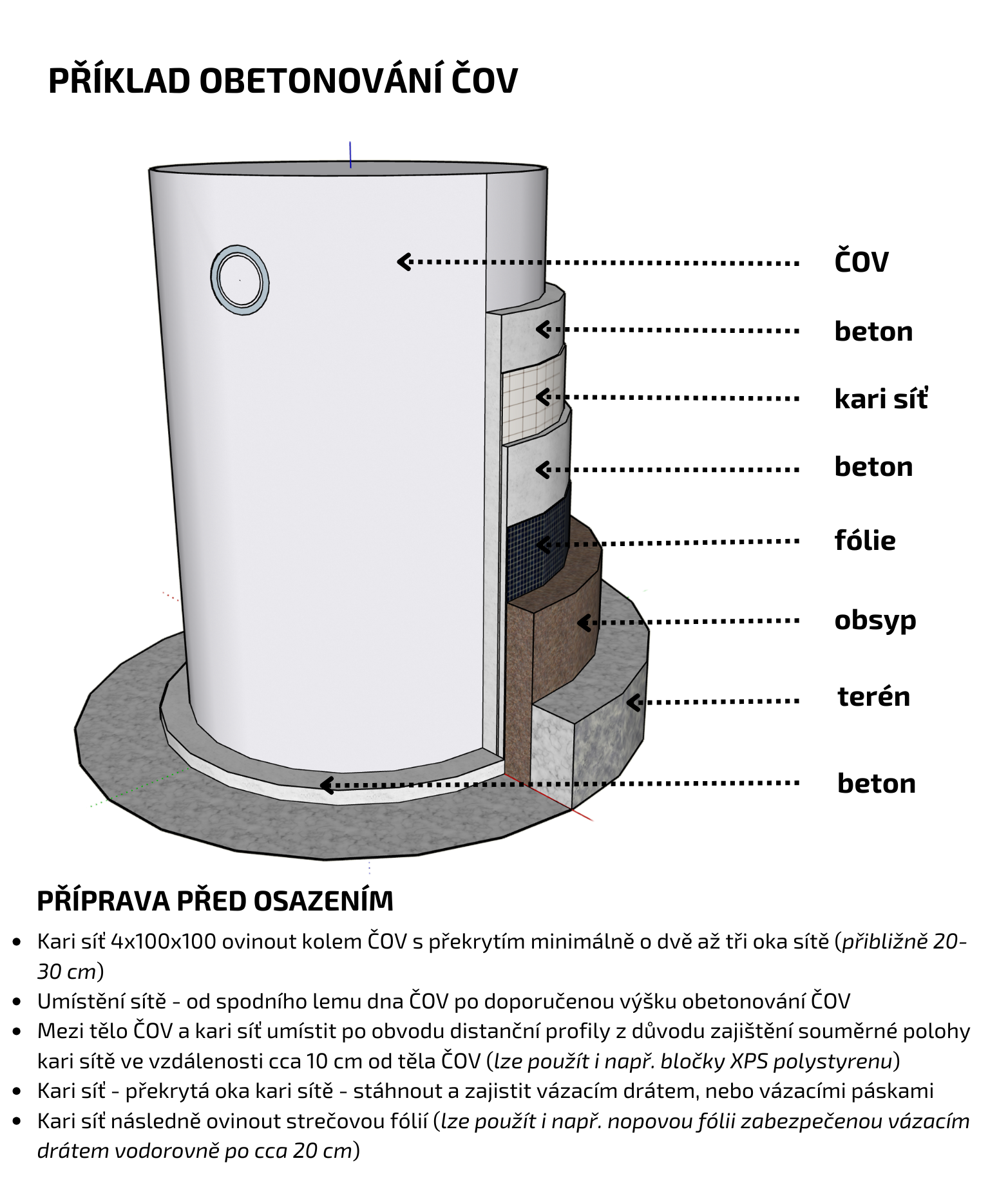

        Výše uvedený postup přípravy pro obetonování je vhodný pro čističky odpadních vod do velikosti VH15 PREMIUM

• 🛠️ 1. Úprava přímo z výroby:
  Změnu nátokového potrubí si můžete objednat rovnou při koupi čističky. Tuto možnost stačí vložit do košíku v sekcii Příslušenství k ČOV. Čistička vám dorazí upravená přímo z naší výroby.
• 🔌 2. Použití gumové průchodky:
  Nátokové hrdlo můžete na požadovaný rozměr (DN 125 / DN 160) upravit svépomocí na stavbě za použití speciální gumové průchodky.
• 🧩 3. Klasická potrubní redukce:

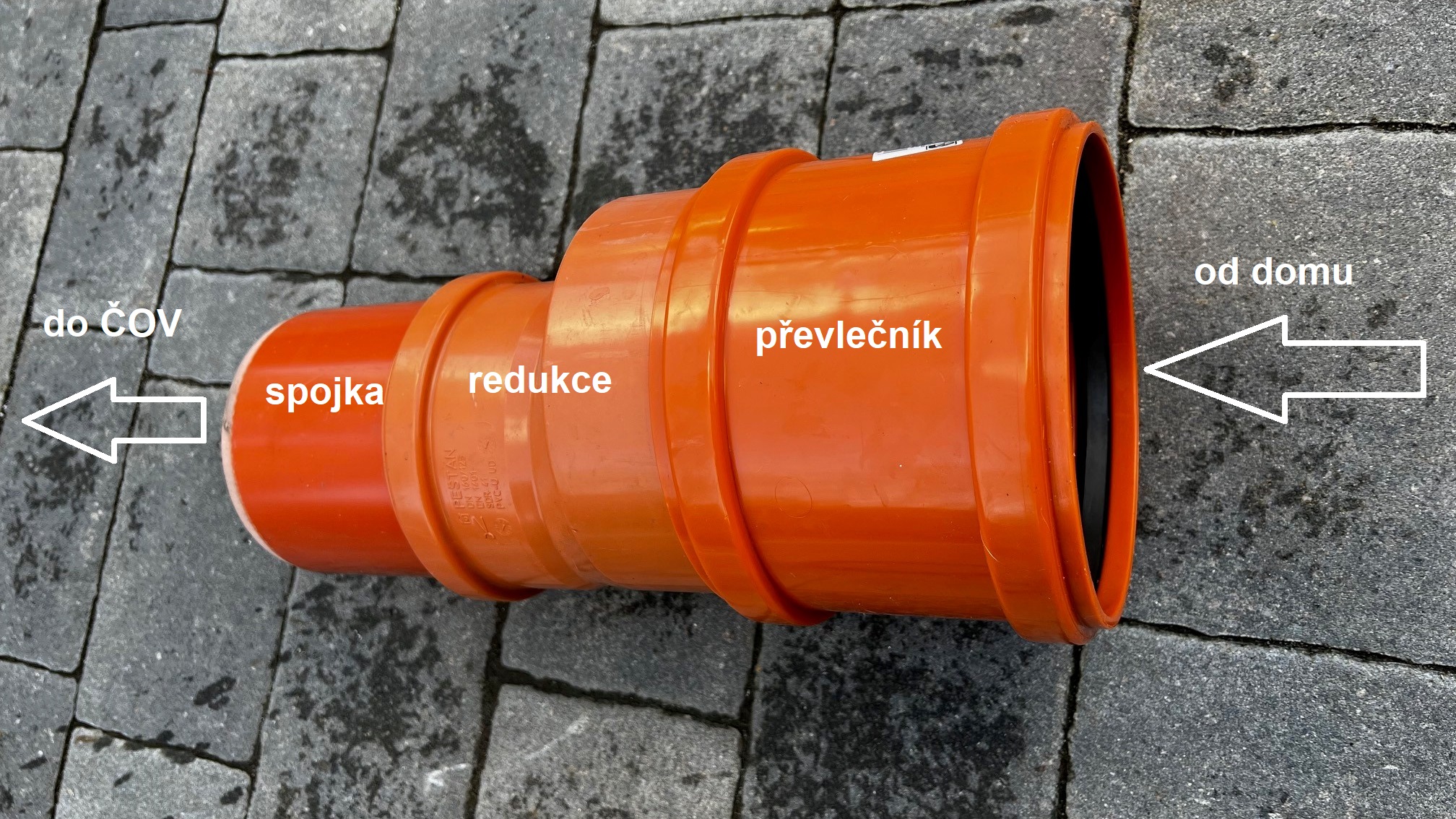

  Změnu průměru můžete vyřešit vložením standardní přechodové redukce (DN 110 / DN 125 nebo DN 110 / DN 160) přímo do vstupního nátokového hrdla uvnitř ČOV.

• Sucho a krytí: Dmychadlo musí být umístěno na suchém a krytém místě, mimo dosah deště a přímých povětrnostních vlivů. Ideální je instalace do SND (plastové skříňky na dmychadlo), garáže, sklepa, dílny či pod přístřešek.
• 🚫 STRIKTNÍ ZÁKAZ: Dmychadlo nesmí být za žádných okolností umístěno uvnitř vnitřního prostoru čističky ČOV! Vlhkost a plyny by ho okamžitě zničily.
• Výšková poloha: Umístěte dmychadlo vždy výše, než je hladina vody v ČOV. Tím zabráníte zpětnému nasátí vody při nečekaném výpadku proudu. Kolem dmychadla musí volně cirkulovat vzduch, aby se nepřehřívalo.
• Maximální vzdálenost: Dmychadlo může být vzdáleno maximálně 5 metrů od vzduchového rozdělovače uvnitř ČOV. Při delší vzdálenosti dochází k velkým tlakovým ztrátám.

• Ochranná chránička: Vzduchovou hadici od dmychadla k ČOV protáhněte plastovou chráničkou o průměru DN 50 (např. trubka Kopoflex).
• Pozor na zalomení: Hadici uložte plynule bez ostrých ohybů. Zalomená nebo skřípnutá hadice škrtí průtok vzduchu, zvyšuje tlak a dmychadlo se kvůli tomu spálí.
• Směr tlaku: Jeden konec hadice pevně nasaďte na výstup (výtlak) z dmychadla a druhý konec na vstup do rozdělovače v ČOV. Před konečným spojením rukou ověřte, že dmychadlo vzduch z hadice tlačí ven (nesmí nasávat vakuem).

Jednoduchý start: Po zapojení do běžné síťové zásuvky na 230 V se dmychadlo okamžitě spustí. Naše dmychadla mají velmi tichý chod a minimální vibrace.

⚠️ Důležité varování pro elektroinstalaci: Pokud realizujete elektrické připojení na síť 230 V přímo uvnitř venkovní skříňky (SND), tuto elektroinstalaci smí provádět výhradně kvalifikovaná osoba s platným elektrotechnickým oprávněním (podle platných vyhlášek o odborné způsobilosti)

🚀  Podmínky pro oficiální uvedení ČOV do provozu

• 🏛️ 1. Právní schválení stavby (Úřady)
  Uvedení ČOV do trvalého provozu je ve smyslu nového Stavebního zákona a Vodního zákona možné pouze se souhlasem příslušných orgánů státní správy (místně příslušného vodoprávního úřadu). Ujistěte se, že máte od úřadu schválené ohlášení nebo kolaudační souhlas.
• 🚰 2. První napuštění nádrže (Technická příprava)
  Před samotným spuštěním technologie a dmychadla se celá nádrž musí napustit čistou užitkovou vodou (např. z řádu) až po spodní hranu odtokového potrubí - tato podmínka je splněna v souvislosti s montáží/osazením ČOV v terénu

⚠️ Důležité upozornění: Voda nesmí obsahovat písek, jíl ani jiné mechanické nečistoty (často se stává u čerstvých studničních vrtů). Nečistoty na dně by mohly poškodit provzdušňovací elementy.


Případné tiskové chyby a změny v technických údajích a postupech dle tohoto návodu jsou vyhrazeny
