Čistička odpadních vod VH8 PREMIUM® /pro 4 až 15 osob

Akce Akce KVĚTEN ! Na objednávku
Značka: VHTECH
63 990 Kč –16 % 53 990 Kč 44 620 Kč bez DPH
Výroba na objednávku
Můžeme doručit do:
27.6.2022
Možnosti doručení

Certifikovaná šestikomorová technologie ČOV 6K2®, autorizovaný servis VHTECH ®.

240_F_21297954_AqJXzACpcxhVax5mhrGmpHav4kx7L0VM  Doprava po ECONOMY ČR + 1.999,- Kč  stažený soubor_1

depositphotos_221802322-stock-illustration-man-standing-front-wall-special       Osobní odběr

Detailní informace

Detailní popis produktu

Certifikovaná technologie ČOV 6K2®, autorizovaný servis VHTECH ®

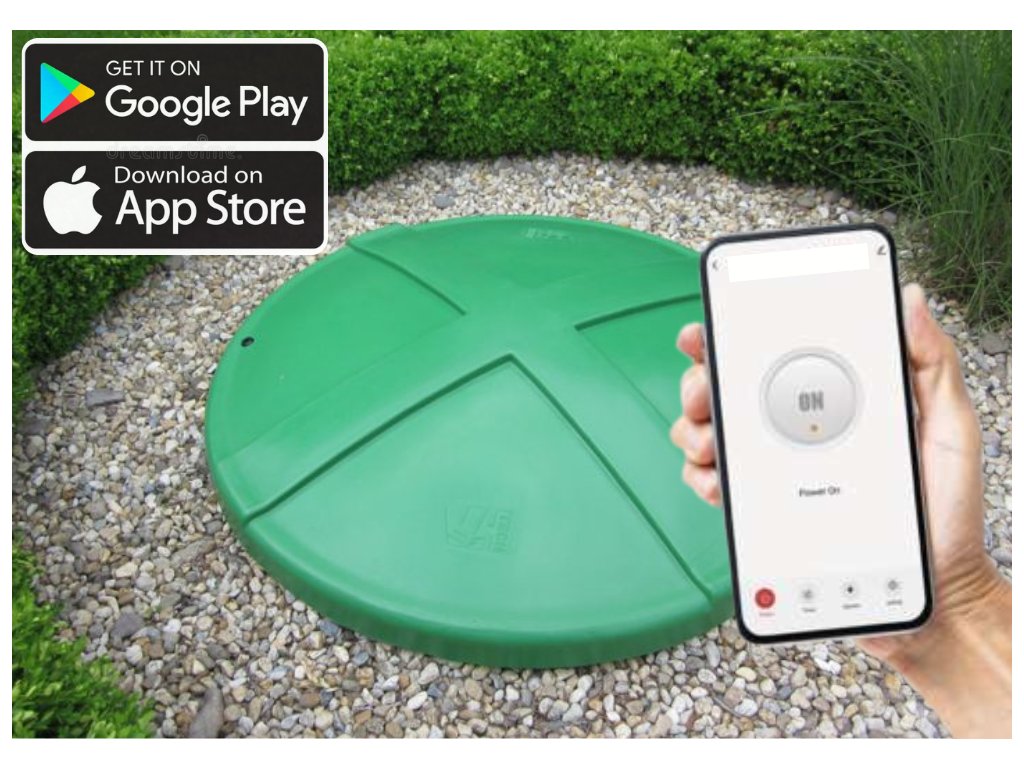

  • + designový vypouklý zelený kryt ČOV v ceně 2.590,- Kč
  • + řídící časovač chodu dmychadla
  • + nátok DN 160
  • + PRODLOUŽENÁ ZÁRUKA NA ČOV VH8 PREMIUM 10 LET ! *)
  • + systém dočišťování (účinnost až 98,6 %)
  • + uživatelsky jednoduchá montáž a zapojení
  • + ČOV je dodávaná k zákazníkovi odzkoušená, nastavená a seřízená pro následné spuštění

  *) platí v případě instalace a provozu ČOV dle návodu k osazení výrobku a provozního řádu

cedule-vykřičník  Důležité upozornění

Při osazování ČOV postupujte vždy podle návodu k osazení výrobku, provozního řádu, certifikace výrobku, místních podmínek a vypracované projektové dokumentace. VIDEO NÁVOD ilustrativní příklad osazení ČOV VH6 PREMIUM



Dokumentace dodávaná k ČOV pro schválení úřady

  • Certifikát č. 090-046767, vydaný Technickým a zkušebním ústavem stavebním Praha s.p. dne 14.2.2020
  • Splňuje parametry na vypouštění do vod podzemních dle Nařízení vlády 57/2016 Sb.
  • Prohlášení o shodě s EN 12566-3 : 2005 + A2 : 2013
  • Provozní řád dle vyhlášky 216/2011 Sb.
  • Atest vodotěsnosti ČOV
  • CE dle směrnice 89/106/EEC images

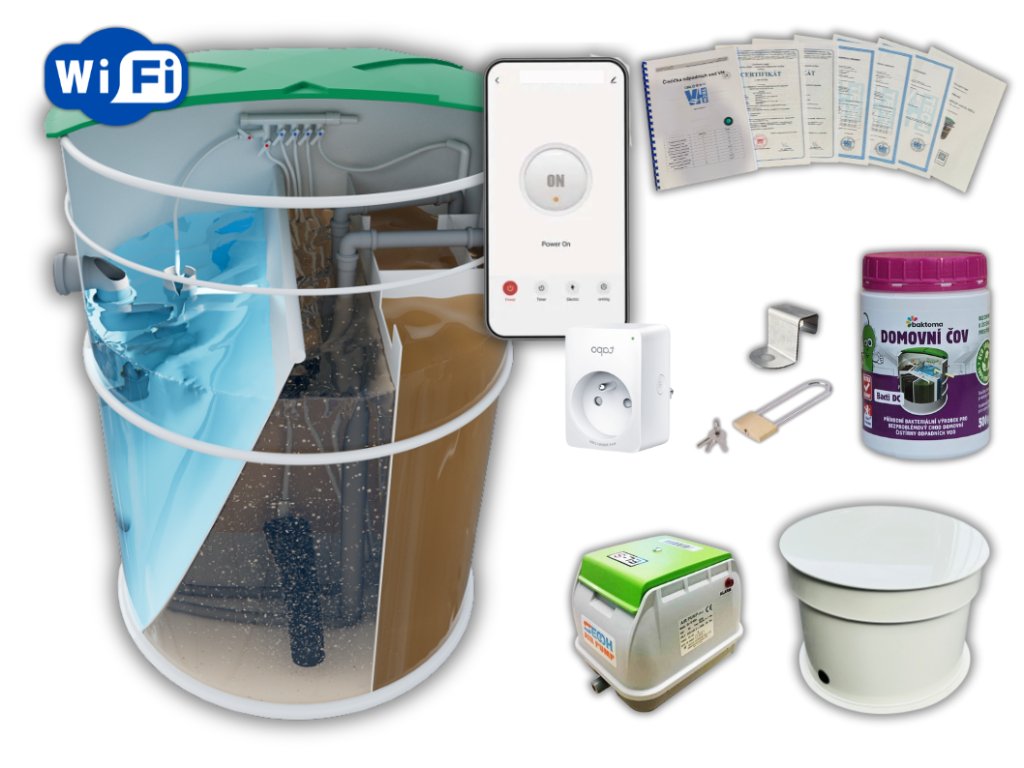

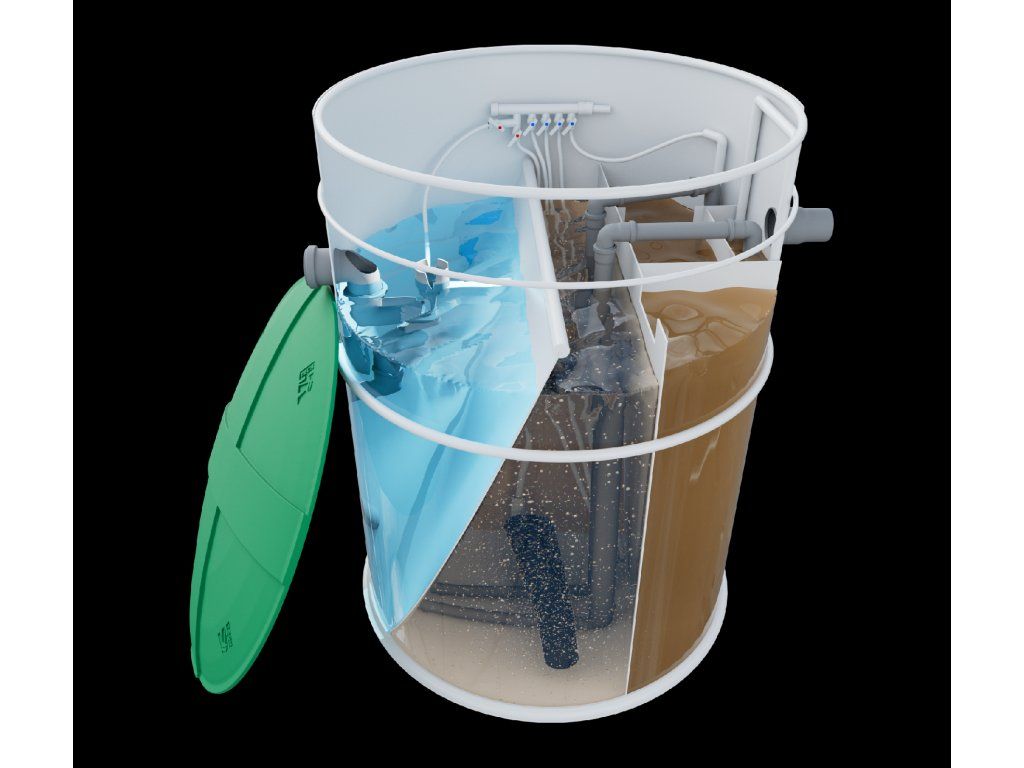

Rozsah a součást dodávky VH8 PREMIUM ®

  • nádrž ČOV 1,3 x 2,1 m samonosné celoplastové provedení z nerecyklovaného polypropylenu s výztužemi
  • 6K2® - šestikomorová technologie s dvoučinným dočištěním

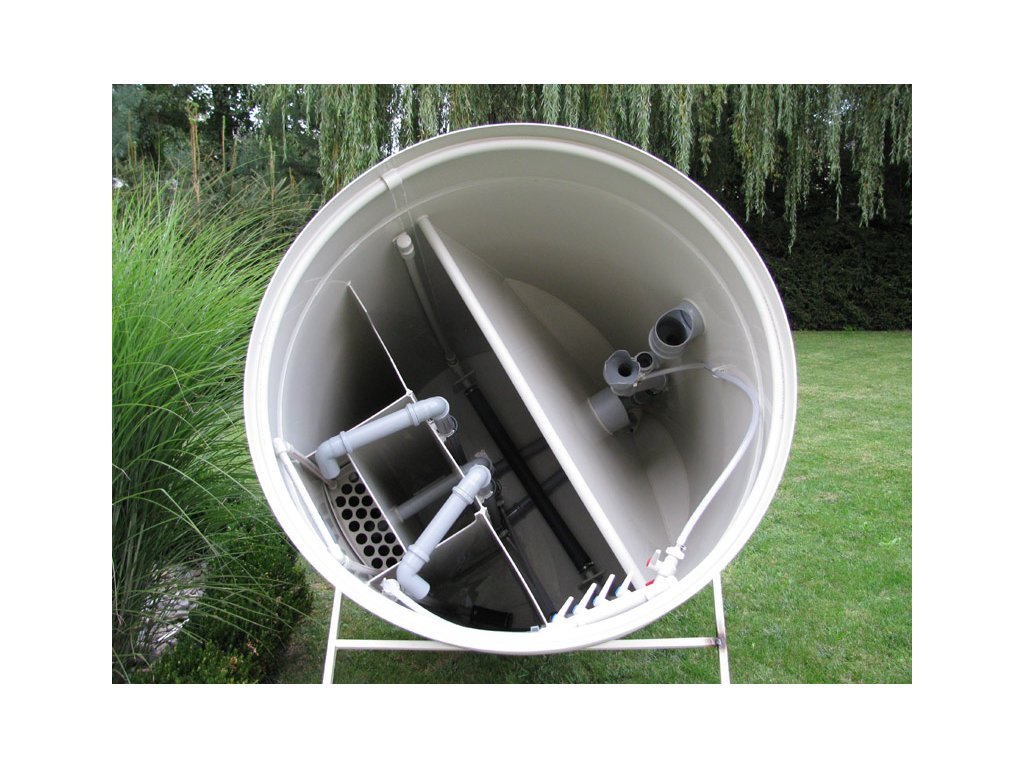

  • šestikomorová technologická vestavba (denitrifikace, nitrifikace, separace) s integrovanou akumulací (podle EN 12566 - 3)

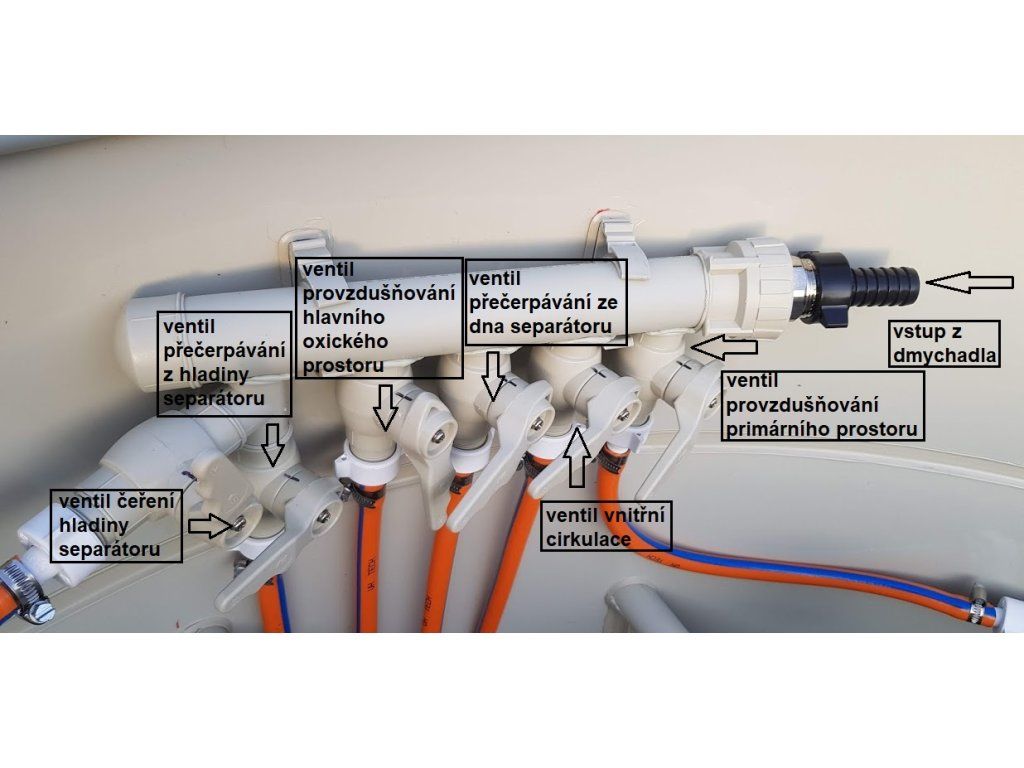

  • rozdělovač vzduchu s rozvodem
  • přítokové potrubí DN 160 a odtokové potrubí DN 110
  • systém dočišťování (účinnost až 98,6 %)

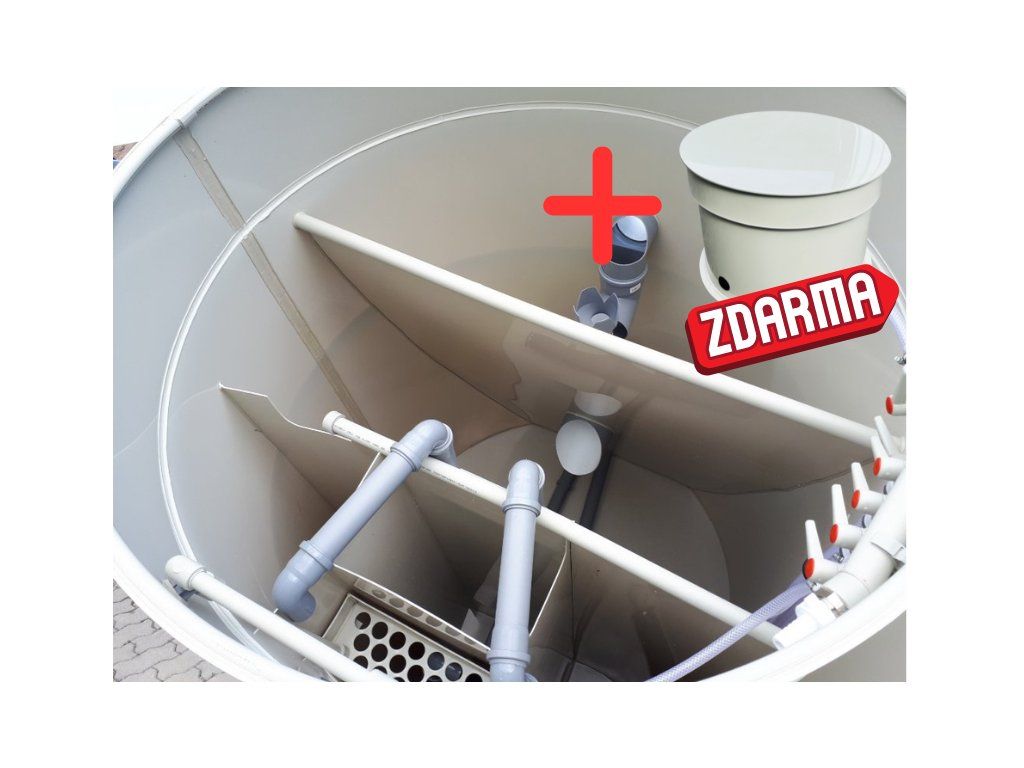

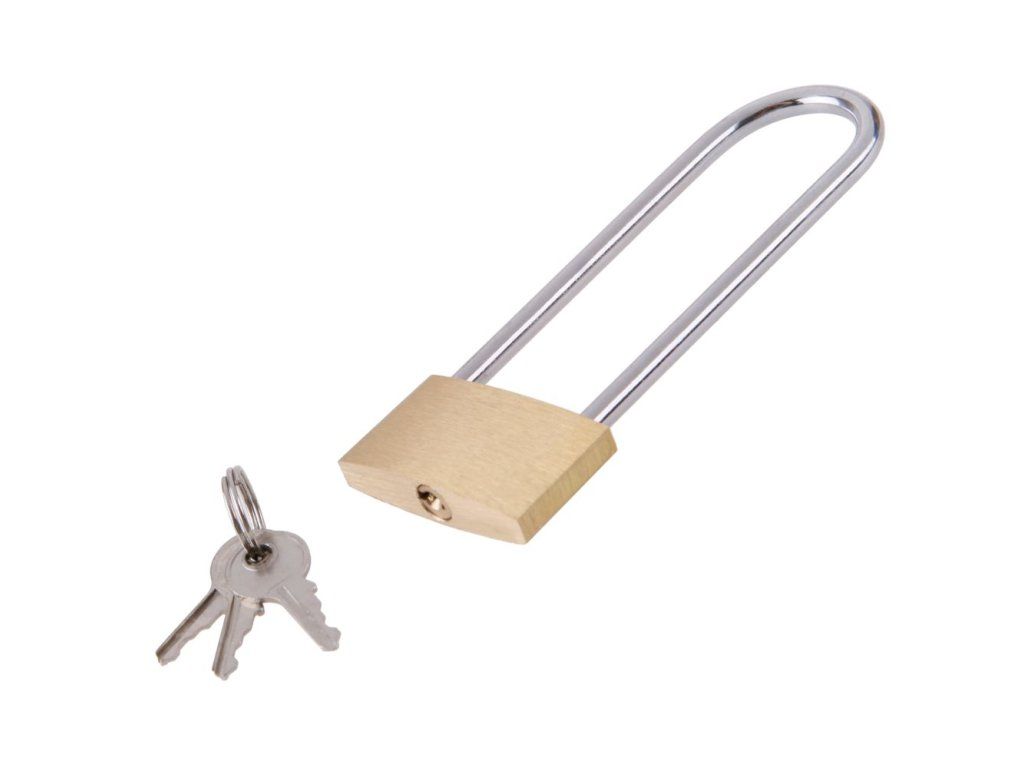

  • kryt na ČOV uzamykatelný vypouklý kryt ČOV v ceně 2.590,- Kč  ZDARMA  ( nepochozí kryt, nosnost do 25 kg )
  • časovač chodu dmychadla EMOS 24/15  ZDARMA  !
  • značkové dmychadlo SECOH EL-S-60 s tepelnou ochranou, kontrolkou chodu a s automatickou ochranou dmychadla proti  mechanickému poškození
  • vzduchová hadice a spojovací materiál na napojení dmychadla k ČOV 5 m
  • biopreparát bakterie BAKTOMA Bacti DC pro spuštění ČOV 0,5 kg ZDARMA  !
  • kompletní technická dokumentace k ČOV ( CE certifikát, návody na obsluhu, Provozní řád čističky, atesty,atd.)
  • PRODLOUŽENÁ ZÁRUKA 10 let na ČOV + 24 měsíců na příslušenství
  • záruční a pozáruční servis



Další volitelné příslušenství a možnosti - výběr v sekci " Příslušenství k ČOV

  • zaškolení obsluhy zařízení při předání ( uživatel je povinen provozovat ČOV dle znění provozního řádu a legislativy - zaškolení nenahrazuje nastudování předávaného návodu, technické dokumentace a provozního řádu ) ( +299,- Kč ) **)
  • DVD  postup legalizace ČOV, formuláře pro povolení, návody na ČOV a příslušenství , dokumentace
  • nástavec na ČOV skladem :  ČOV je dodávána v základní výšce 210cm; nástavce skladem 20 cm, nebo 30 cm**)
  • nástavec na ČOV na objednávku:  výroba nástavce na základě doměření ( každý další 10 cm výšky nástavce / 799,-Kč + příslušenství  dle výšky ) **)
  • šachta na uložení dmychadla SND kulatá, včetně průchodky na připojení vzduchu a průchodky na  připojení  220 V ( + 1.990,-Kč ) **)
  • KG revizní šachta 315/ DN160 dl. 1,5m pro osazení za ČOV za účelem odběru vzorků, kontroly a čištění ( +3.490,-Kč )
  • Přečerpávací nádrž VH NDR 1,0
  • Přečerpávací nádrž VH NDR 2,0

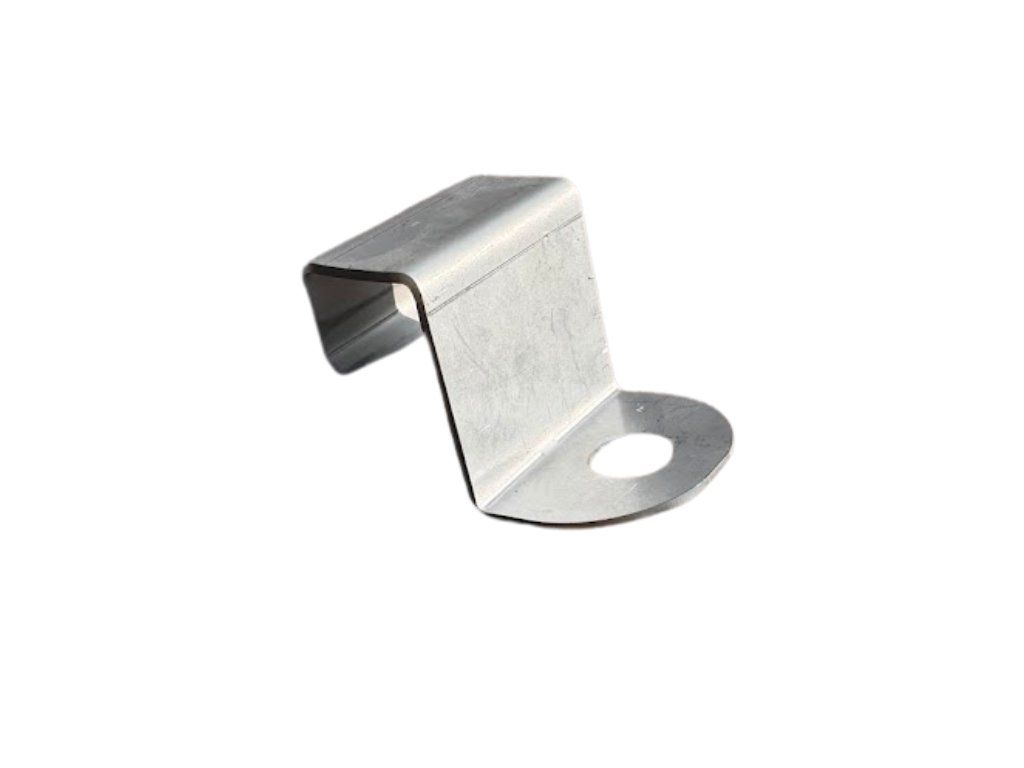

  • výztuhy pro obetonování ČOV:  6ks - výztuhy jsou navařené svisle po cca 70 cm od zpevňovací obruče po spodní lem ČOV ( + 2.990,-Kč ) **)
  • plně automatická jednotka dávkovače na srážení fosforu  ( + 7.490,- Kč ) **)
  • BonBloc Compact s GSM modulem řídící jednotka včetně skříně na uložení technologie  ( + 24.990,-Kč ) **)
  • mikroprocesorový řídící časovač ČOV MSC3  ( 1.999,-Kč ) **)
  • možnost zpracování projektové dokumentace k ČOV autorizovanou osobou ČKAIT od 7.490,-Kč - dle způsobu nakládání s vyčištěnou vodou
  • spuštění ČOV do provozu, aktivace kalem, seřízení ventilů a časovače dmychadla, test chodu ČOV, potvrzení o spuštění zařízení do provozu, doprava ( 4.990,- Kč  )

**) volitelné příslušenství, které není potřeba ke spuštění a provozování technologické části ČOV

Fotografie a ilustrace v nabídce jsou pouze ilustrativní a vyobrazení může obsahovat prvky volitelného příslušenství.  Rozsah dodávky je vždy v nabídce uveden v textové podobě.



Čistírny odpadních vod VH PREMIUM

Malé čistírny typu VH Premium jsou biologické čistírny odpadních vod určené pro objekty s kapacitou do 50 ekvivalentních obyvatel. Kvalita vody na odtoku odpovídá hygienickým a vodohospodářským požadavkům. Čistírny odpadních vod slouží k čištění odpadních vod z menších objektů (rodinné domy, bytovky, restaurace, hotely, školy, školky, provozovny, kancelářské a výrobní prostory, atd.)



Moderní řešení

Moderní řešení čištění odpadních vod typu VH splňují přísná kritéria evropské legislativy. Díky tomu, že čistírny obsahují nejmodernější prvky, poskytují zákazníkům maximální komfort obsluhy a údržby. Spotřeba energie je nízká, obsluha velmi jednoduchá. Čistírny typu VH pracují bez zápachu, tiše a s nadstandardní účinností. Jejich montáž probíhá rychle a jednoduše.



mcovvhprincip_306

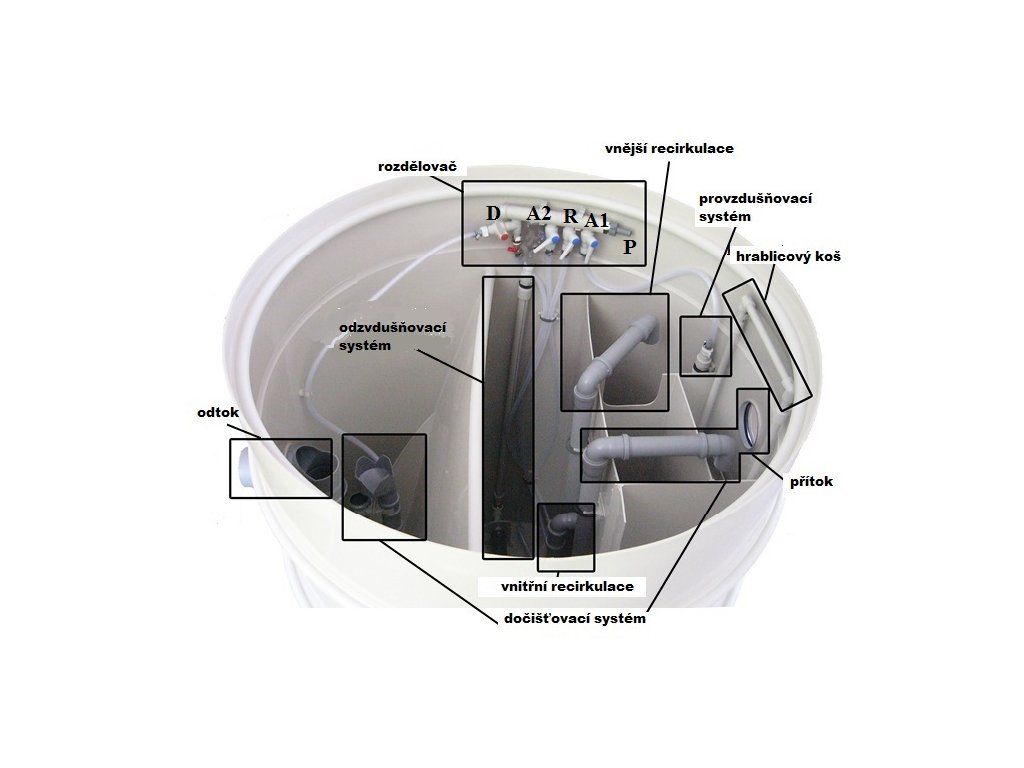

Jak čistírna pracuje?

Čistírnu tvoří denitrifikační, oxidační a separační prostor. V denitrifikačním prostoru dochází k odstranění mechanických nečistot, tuků a dusíkatého znečištění. V oxidačním prostoru se nachází provzdušňovací systém, do kterého dmychadlo vhání vzduch. V tomto prostoru dochází k odstraňování organického znečištění. V separačním prostoru se odděluje vyčištěná voda od kalu. Vyčištěná voda odtéká do vodního toku, trativodu nebo do nádrže na užitkovou vodu. Kal se recirkuluje zpět do procesu. Všechny systémy v čistírně se ovládají ventily v rozdělovači a díky technologii ENCELADUS jsou všechny fáze čistícího procesu trvale pod kontrolou. Nadstavbová technologie ENCELADUS umožňuje automatickou intenzifikaci nebo naopak zpomalení procesu čištění odpadní vody, čímž lze optimalizovat investiční náklady a trvale snížit i provozní náklady.



Technické parametry

Čistírny odpadních vod pracují na mechanicko-biologickém principu a slouží na čištění splaškových vod všech zdrojů organického znečištění (kuchyň, koupelna, WC, atd.) Jsou navrženy a vyvinuty v souladu s evropskými normami (EN 12566-3). Vyznačují se vysokou odolností a dlouhou životností. Provoz čistíren je jednoduchý a spolehlivý. Pracují i při mírně přerušovaném přítoku odpadních vod, stejně jako v zimním období. Nadstandardní kvalita vyčištěné vody odpovídá hygienickým a vodohospodářským požadavkům. Vyčištěná voda se může vypouštět do vodního toku, trativodu nebo do akumulační nádrže na užitkovou vodu. Přebytkový kal se dá využít na kompostování, přihnojování okrasných dřevin a zahrad.

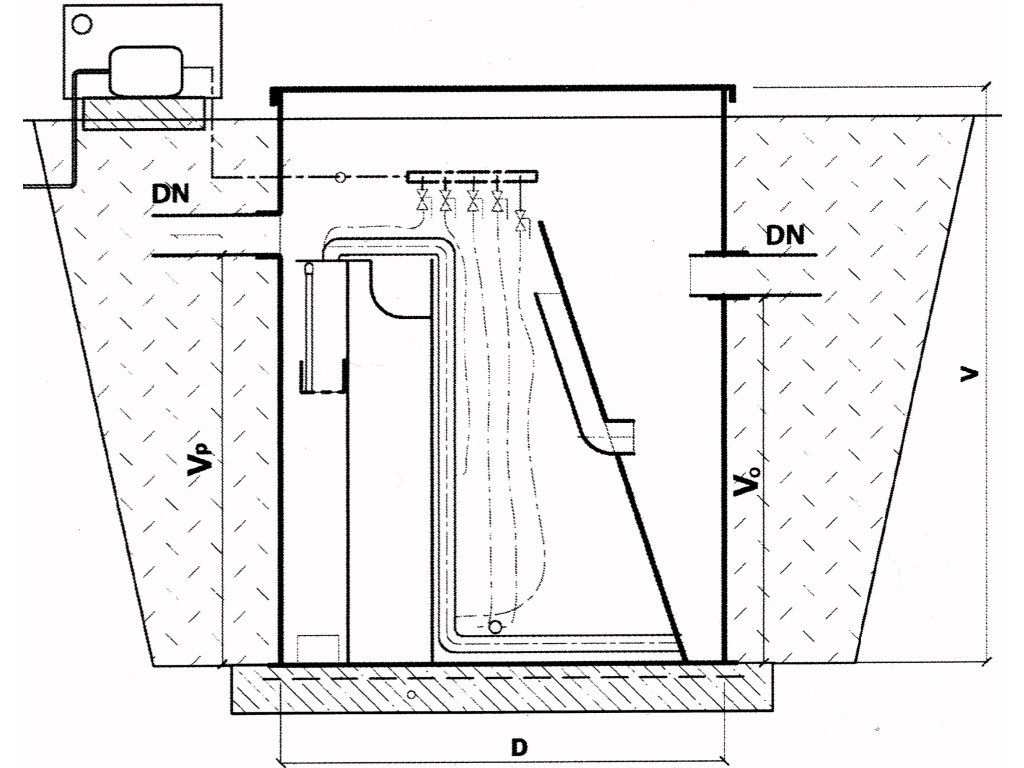

Tabulka č. 1 :  technické parametry ČOV





Typ

Ekviv.

obyv.*

Přítok Q

Vstupní BSK5

Prům. ČOV

Výška ČOV**

Výška přítoku***

Výška odtoku***

Přítok / Odtok

Hmot-nost

Napětí

Příkon

[EQ]

[m3/d]

[kg/d]

D [m]

V [m]

Vp [m]

Vo [m]

DN [mm]

[kg]

[V]

[kW]





VH 8



4-15



1,35



0,40



1,30



2,10



1,60



1,45



160/110



115



220



0,08

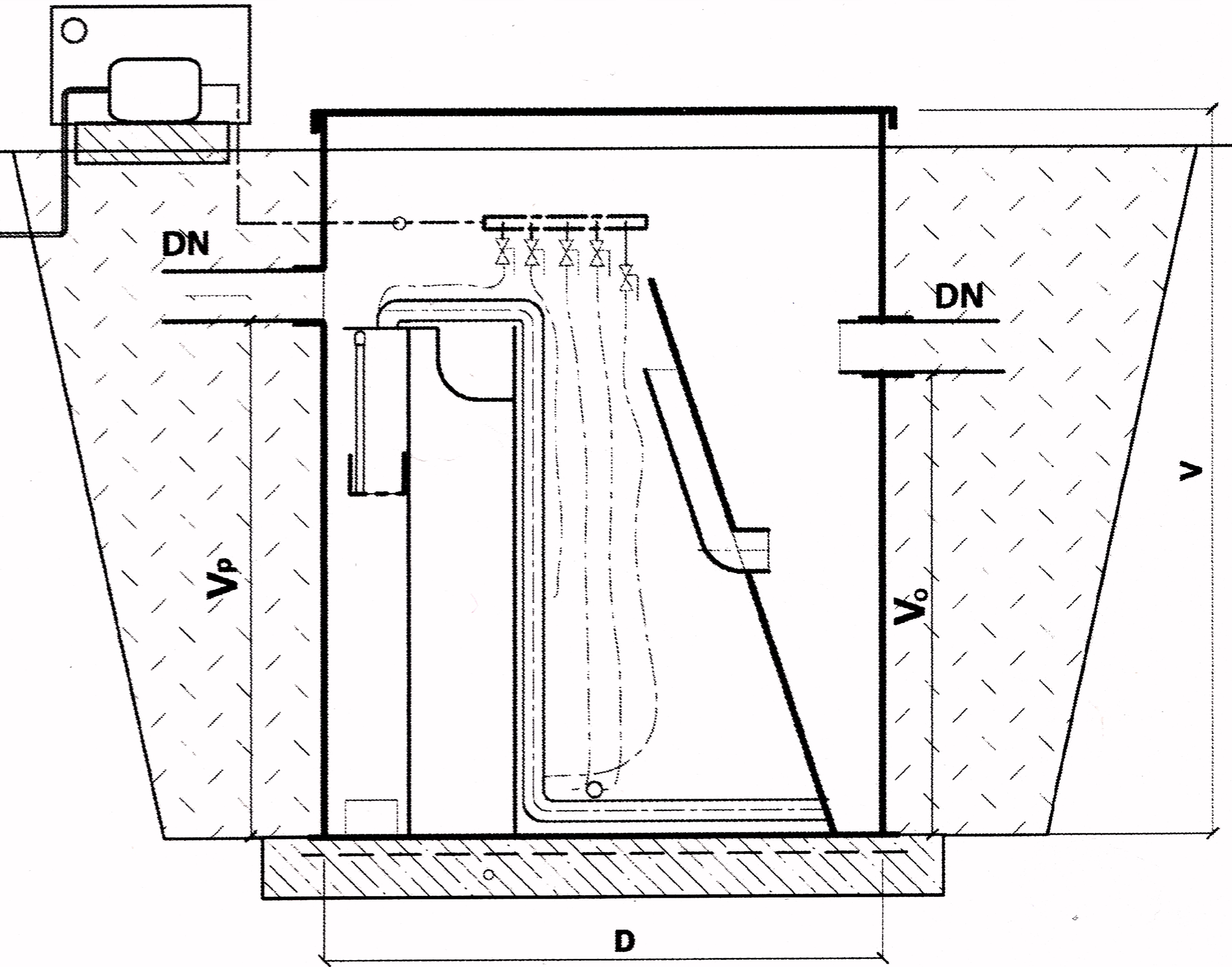

10a3ae8649e89b13f7ddce240be3

∗ Jeden ekvivalentní obyvatel = 90 l vody / os.den , 40gr BSK5 /osoba / den
∗∗ Výška ČOV se může upravit podle požadavku zákazníka
*** Uvedený rozměr od spodní hrany ČOV po spodní hranu nátokové / odtokové roury



 Osazení ČOV

 Zařízení se přednostně umísťuje v exteriérech a osazuje se na betonovou desku pod úroveň terénu. Připojuje se na vodorovnou kanalizaci, přičemž průměr přítokového a odtokového potrubí zařízení lze přizpůsobit při výrobě. Podle hloubky kanalizace se volí výška nástavce. Způsob osazení konkrétního zařízení si vyžádejte u dodavatele.Technologické parametry:Čistírna typu VH-L dosahuje vysokou účinnost čištění (až 98%), a to při nízké spotřebě elektrické energie. ČOV je navržena, jako nízko zatěžovaný systém se zádržnou dobou 24 až 72 hodin a s úplnou stabilizací a minimální produkcí kalu.Zařízení svými parametry vyhovuje požadavkům o ukazatelích a hodnotách přípustného znečištění odpadních vod a náležitostech povolení k vypouštění odpadních vod do vod podzemních



 Tabulka č. 2 :  deklarované parametry ČOV

Podstatné vlastnosti Parametry Harmonizované technické specifikace
Kapacita čištění 1,35 m3/d EN 12566-3 : 2005 + A2 : 2013
0,36 kg BSK5/d
Účinnost čištění ( při denním organickém zatížení ) 0,24 BSK5/d BSK5 : 98,6 % EN 12566-3 : 2005 + A2 : 2013
CHSKCr : 91,8%
NL :95 %
N-NH4 : 86 %
PCELKEM : 62 % , 92%/*
Únosnost ( výpočet ) 6.2.1 : vyhověla / zásyp 2,1 m, WET 2,1 m EN 12566-3 : 2005 + A2 : 2013
Vodotěsnost ( zkouška vodou ) A2 : Vyhověla EN 12566-3 : 2005 + A2 : 2013
Trvanlivost ( PP-H ) 6.5.9 : Vyhověla / PP, EN14150, EN 12911-2 EN 12566-3 : 2005 + A2 : 2013
Protipožární odolnost Třída F EN 12566-3 : 2005 + A2 : 2013
Působení nebezpečných látek NPD EN 12566-3 : 2005 + A2 : 2013

/* v případě použití automatického dávkovače na srážení fosforu pomocí síranu železitého




mcovvhce_100

 Výrobky byly testovány akreditovanými evropskými laboratořemi. Moderní a
ekonomické čištění bylo potvrzeno evropskými certifikáty.

REFERENCE :

http://www.vhtech.cz/reference/



Porovnání základních parametrů ČOV VHTECH ®

cedule-vykřičník*) podle místních podmínek stavby, certifikace výrobku a vypracované projektové dokumentace

typ ČOV kapacita max účinnost max výška zásypu ČOV *) vypouštění do vod povrchových *) vypouštění do vod podzemních *) možnost hospodářského využití

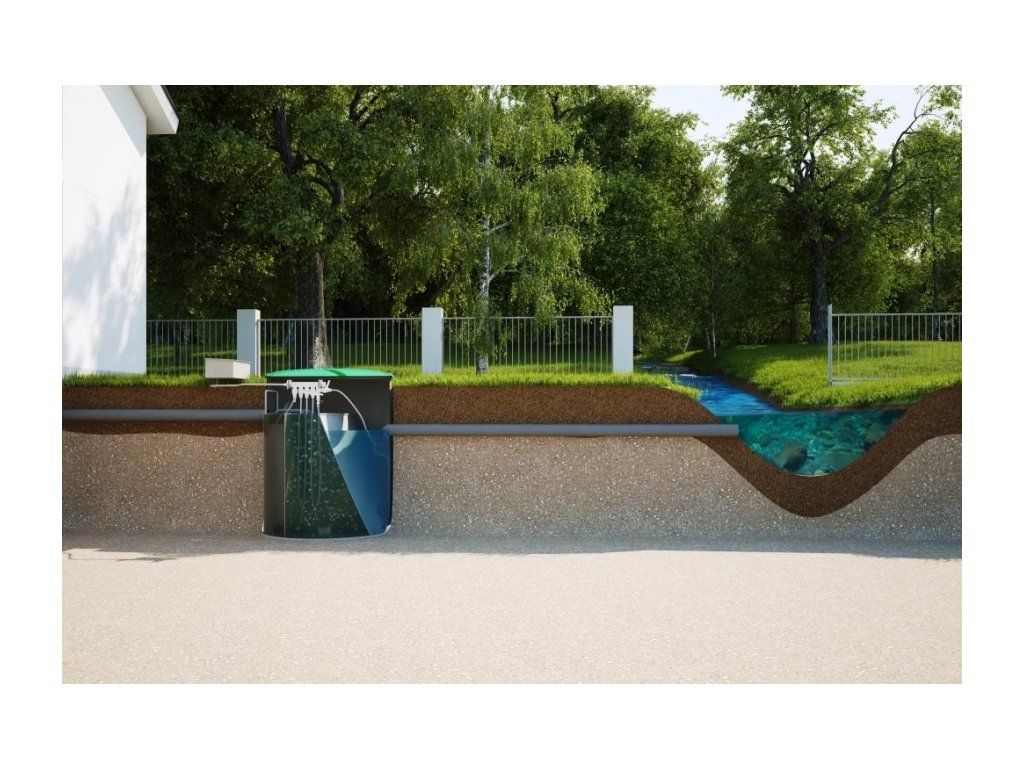

 VHL4 ECONOMY®  do 4 osob  540 ltr/den 180 cm recipient - řeka, potok, dešťová kanalizace   NE   ANO
 VHL4 COMPLET®  do 4 osob  540 ltr/den 180 cm recipient - řeka, potok, dešťová kanalizace   NE   ANO
 VHL6 ECONOMY®  od 2 do 6 osob  810 ltr/den 180 cm recipient - řeka, potok, dešťová kanalizace   NE   ANO

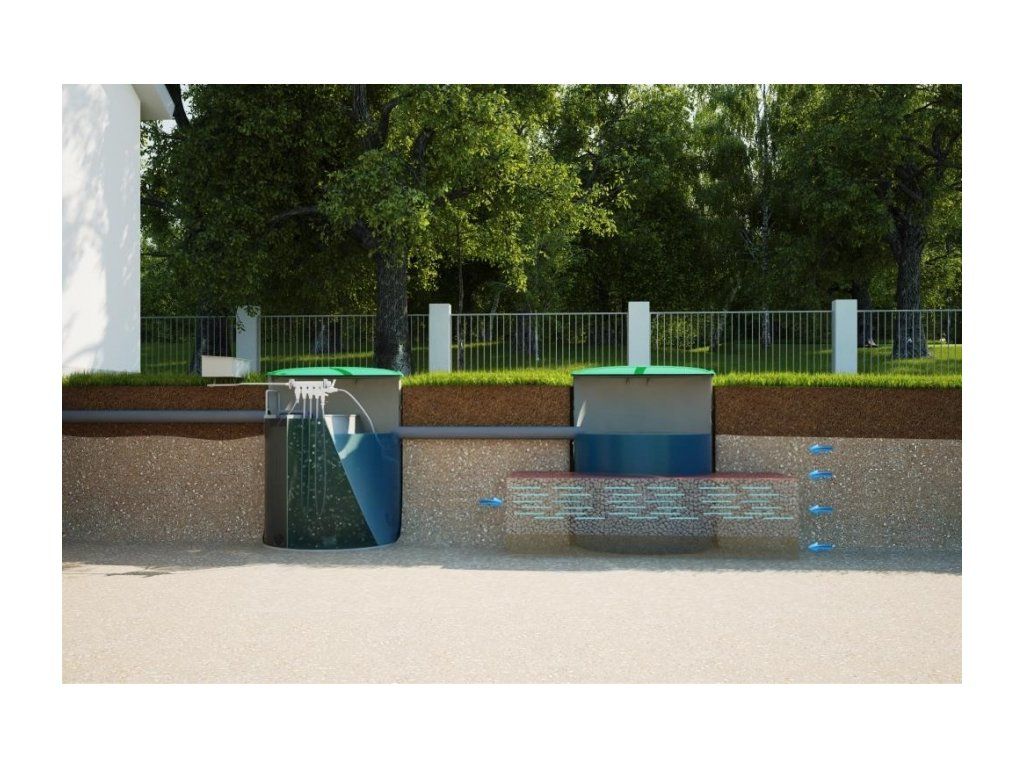

 VH6.1 PREMIUM®  od 2 do 9 osob  810 ltr/den 180 cm recipient - řeka, potok, dešťová kanalizace trativod - vsakovací pole, rýha, jáma   ANO
 VH8 PREMIUM®  od 4 do 15 osob  1350 ltr/den 210 cm recipient - řeka, potok, dešťová kanalizace trativod - vsakovací pole, rýha, jáma   ANO
 VH10 PREMIUM® od 5 do 18 osob 1620 ltr/den 210 cm recipient - řeka, potok, dešťová kanalizace trativod - vsakovací pole, rýha, jáma   ANO

Doplňkové parametry

Kategorie: Čističky odpadních vod VH PREMIUM®
Záruka: 10 let
Hmotnost: 125 kg

Ilustrativní příklad osazení ČOV VH6 PREMIUM
