VHL4 COMPLET® /do 4 EO
.🎁 Cenově zvýhodněný KOMPLETNÍ SET tříkomorové ČOV s bohatým příslušenstvím (do 4 osob).
Nemusíte nic dokupovat. V této sadě získáváte vedle technologické nádrže ČOV také originální šachtu na dmychadlo SND + nástavec 30 cm + nepochozí uzamykatelné víko zcela v ceně!
Certifikováno pro vypouštění do povrchových vod (potok, dešťová kanalizace). Ideální řešení pro chaty, chalupy a rodinné domy s důrazem na snadnou montáž svépomocí a bezstarostný provoz.
| Kategorie: | Čističky odpadních vod VHL®/VHN® |
|---|---|
| Záruka: | 5 let |
| Hmotnost: | 75 kg |
| kapacita EO: | do 4 osob |
💼 Co obsahuje prémiová výbava COMPLET (Máte v ceně)?
Nekupujete pouze holou nádrž. V setu COMPLET získáváte zvýhodněné příslušenství:
- 📦 Originální venkovní šachta na dmychadlo SND – vodotěsný box, který ochrání vaše dmychadlo před deštěm a vlhkostí přímo na zahradě u čističky.
- 🧩 NDS nástavec 30 cm– Vymezuje výšku mezi technologickou částí ČOV a úrovní terénu. Nemusíte nic dodatečně doměřovat a objednávat.

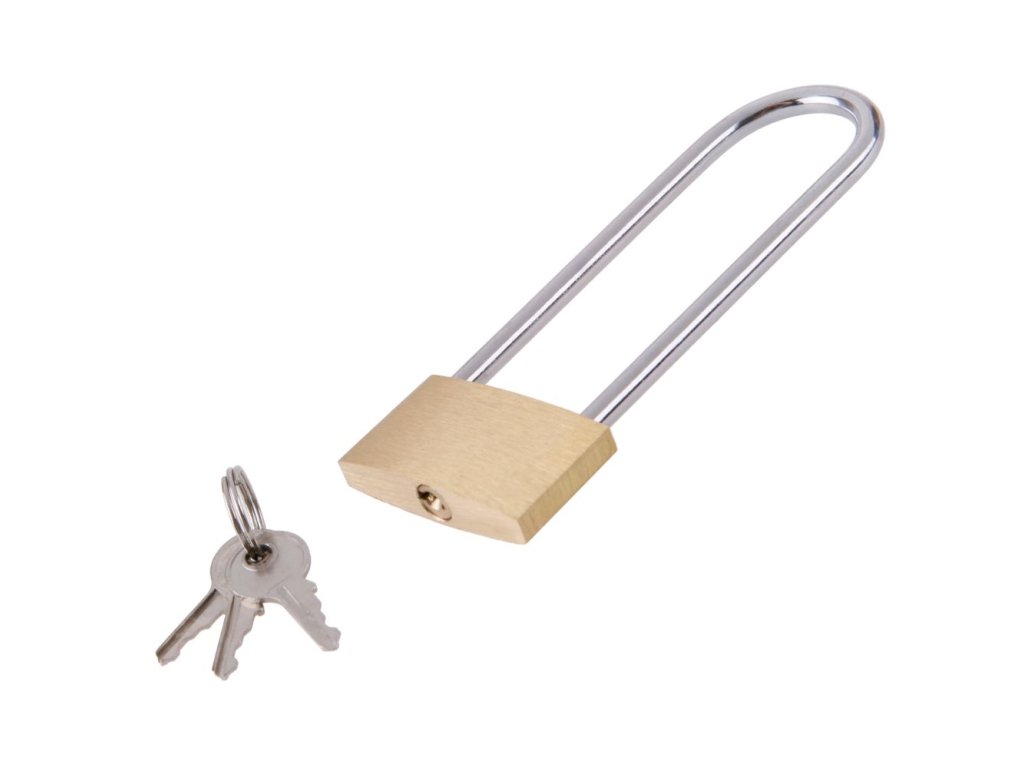

- 🔒 Nepochozí uzamykatelné víko – víko s bezpečnostním zámkem, které zamezuje přístupu dětí či zvířat.
- 📖 Zaškolení a podpora: Při předání čističky vás zaškolíme jak postupovat, abyste měli jistotu, že vše následně zvládnete.
🚀 Hlavní výhody setu VHL4 COMPLET
- 💰 Maximální finanční úspora (Vše v jednom)
Nákupem kompletního setu COMPLET výrazně ušetříte oproti situaci, kdy byste čističku, šachtu na dmychadlo a nástavce kupovali samostatně. Navíc máte jistotu, že všechny komponenty k sobě 100% pasují. - 🌊 Bezproblémové povolení pro povrchové vody
Čistírna nese evropskou certifikaci CE (podle normy EN 12566-3) a splňuje přísné normy ISO pro legální vypouštění vyčištěné vody do povrchových vod – tedy do blízkého potoka, řeky nebo dešťové kanalizace. Upozornění: Tato řada není určena pro přímé vsakování do podzemních vod (trativod) – pro vsakování zvolte řadu PREMIUM. - 🔧 Konstrukce navržená pro montáž svépomocí
ČOV dodáváme kompletně seřízenou a nastavenou z výroby. Díky samonosnému celoplastovému tělu z vysoce kvalitního polypropylenu a integrovanému nástavci je usazení do výkopu rychlé a zvládnete ho bez pomoci drahých stavebních firem. - 🌲 Skvělá pro rodinné domy i rekreační objekty
Tříkomorová technologie výborně zvládá nepravidelné zatížení během víkendů i trvalý provoz. Před zimou čističku extrémně snadno zazimujete a na jaře ji během chvíle nastartujete pomocí startovacích bakterií BAKTOMA.

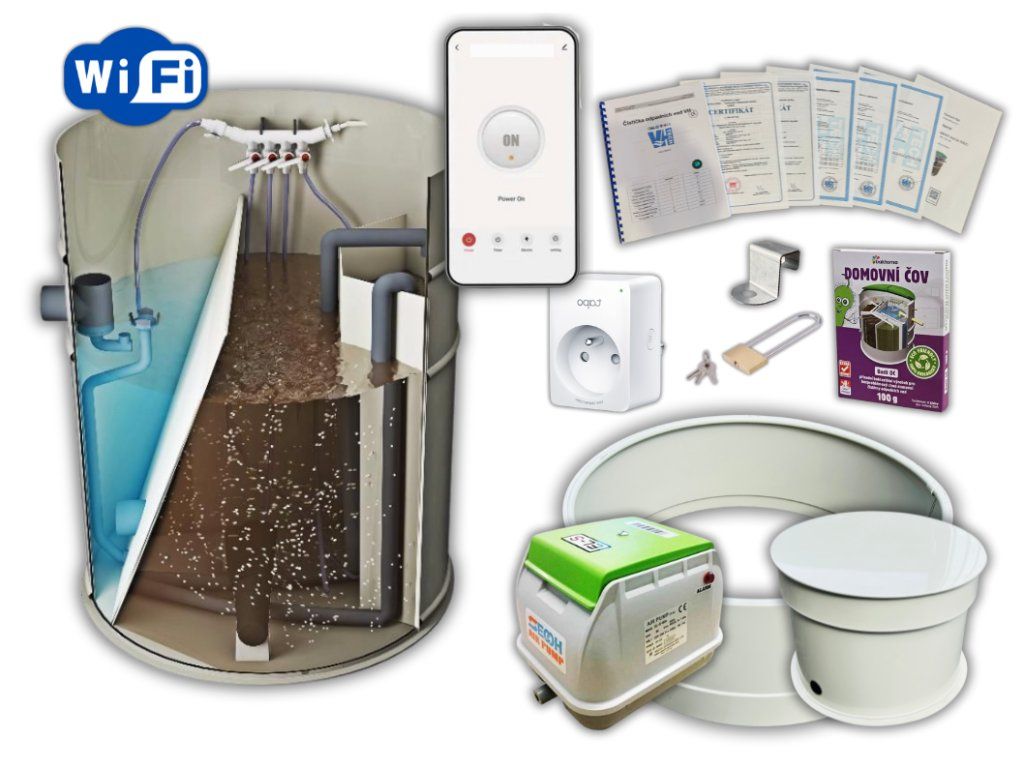

📦 Obsah kompletní dodávky COMPLET:
- Celoplastová samonosná nádrž ČOV VHL4 COMPLET
- Integrovaný plastový nástavec na ČOV
- Kompletní vnitřní technologická vestavba (systém mamutkových čerpadel a rozdělovačů)
- Úsporné vzduchové dmychadlo SECOH
- Plastová venkovní šachta na dmychadlo SND (V ceně)
- Nepochozí uzamykatelné rovné víko (Zajišťuje bezpečnost)
- WiFi časovač pro automatické řízení cyklů dmychadla
- Startovací balení bakterií BAKTOMA pro bezproblémový rozběh
- Kompletní dokumentace pro úřady (Provozní řád, certifikáty, podklady k projektu)
⚠️ Důležité bezpečnostní upozornění: Dodávané vrchní zelené víko je z bezpečnostních důvodů nepochozí. Slouží jako ochrana před deštěm, nečistotami a zamezuje přístupu dětí či zvířat. Na víko za žádných okolností nestoupejte ani na něj nic těžkého nepokládejte.
Prodloužená záruka 5 let na ČOV platí v případě instalace a provozu ČOV dle návodu k osazení výrobku a provozního řádu. Záruka 24 měsíců platí na příslušenství k ČOV
📐 Základní technické parametry:
- Kapacita: 1 až 4 ekvivalentní obyvatelé (EO)
- Určení: Chaty, chalupy, rekreační objekty, menší rodinné domy
- Materiál: Vysoce jakostní konstrukční, stálobarevný polypropylen
- Certifikace: Evropská značka CE (podle EN 12566-3), ISO standardy
Prodloužená záruka 5 let na ČOV platí v případě instalace a provozu ČOV dle návodu k osazení výrobku a provozního řádu. Záruka 24 měsíců platí na příslušenství k ČOV.
| Technický parametr | Hodnota | Co to znamená pro Vás? |
|---|---|---|
| Kapacita čistírny (EO) | do 4 osob |
Ideální volba pro zákazníky, kteří hledají základní a levné řešení pro povrchové vody (potok, dešťová kanalizace) |
| Počet vnitřních komor | 3 komory | Kompaktní tříkomorové čističky typu jsou biologické čistírny odpadních vod pro nenáročné uživatele |
| Certifikace a legislativa | CE certifikát (EN 12566-3) | 100% GARANCE SCHVÁLENÍ – Vhodné pro dešťovou kanalizaci i potok. |
| Účinnost čištění (BOD5) | Až 98 % | Voda z čističky je tak čistá, že s ní můžete bez obav zalévat celou zahradu. |
| Denní nátok vody | Až 0,54 m³ / den | Kvalita vody na odtoku odpovídá standardním požadavkům, s možností dalšího využití vyčištěné vody pro hospodářské účely na pozemku vlastníka. |
| Typ vzduchového dmychadla | SECOH (úsporné) | Extrémně tichý chod, minimální vibrace a nízká spotřeba elektřiny. |
| Materiál těla nádrže | Prvotřídní polypropylen | Konstrukční, plně svařovaný a samonosný plast s neomezenou životností. |
| Základní průměr nádrže | 1 000 mm | Malá kompaktní ČOV usnadňuje výkopové práce a šetří místo na pozemku. |
| Hmotnost prázdné ČOV | Cca 55 kg | Složení do výkopu zvládnete snadno svépomocí. |
⚠️ Důležité upozornění pro stavebníky
Při osazování a provozování ČOV postupujte vždy striktně podle návodu k osazení výrobku, provozního řádu, certifikace, místních podmínek a vypracované projektové dokumentace.
📉 Budete čističku osazovat hlouběji do terénu? Pokud plánujete hlubší uložení a použití vyšších nástavců (nástavec nad 50 cm), hrozí zvýšený tlak okolní zeminy. V takovém případě důrazně zvažte výběr robustní, konstrukčně zesílené varianty těla čističky VH6.8 PREMIUM®.
🛠️ Volitelné příslušenství a služby na přání
Všechny položky si můžete pohodlně přidat do košíku v sekci Příslušenství k ČOV.📋 Projekty a služby
- Zpracování projektové dokumentace pro kompletní a hladké povolení stavby ČOV úřady.
- Spuštění ČOV do provozu na klíč: Připojení dmychadla, seřízení vzduchových ventilů, nastavení časovače, aktivace čističky kalu, test chodu a vystavení oficiálního potvrzení o spuštění.
- Zaškolení obsluhy zařízení: Profesionální instruktáž při předání. (Uživatel je povinen provozovat ČOV dle provozního řádu, zaškolení nenahrazuje nastudování dokumentace).
🏗️ Stavební doplňky
- Nástavce na ČOV na míru: Čistírna je standardně dodávána ve výšce 150 cm. Nabízíme další nástavce po 10 cm až do výšky 100 cm podle hloubky vašeho výkopu.
- KG revizní šachta 315 / DN160: Délka 1,5 metru. Osazuje se za čističku pro snadný odběr vzorků, kontrolu a pročištění.
🧪 Technologická vylepšení
- Přečerpávací nádrže VH NDRP: Podzemní nádrže o objemu 1 000 litrů (NDR 1.0) nebo 2 000 litrů (NDR 2.0) pro možnost přečerpávání vody.
- Akumulační nádrže VH NDR: Podzemní nádrže od objemu 1 000 litrů (NDR 1.0) do 5 000 litrů (NDR 5.0) pro další akumulaci vody.

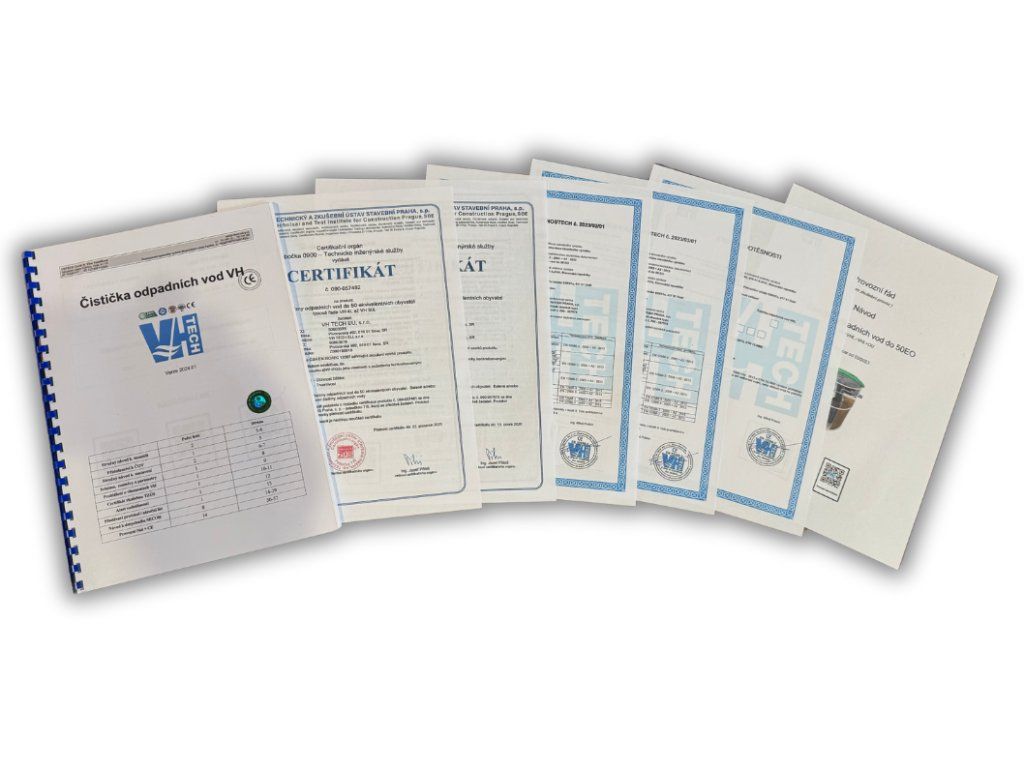

📋 Kompletní dokumentace pro bezproblémové schválení úřady
-
Oficiální certifikát č. 090-068588Vydaný Technickým a zkušebním ústavem stavebním Praha, s.p. (TZÚS) dne 5.4. 2026
-
Nová certifikace dle ČSN EN ISO/IEC 17067 Garantuje nejvyšší mezinárodní standardy kontroly kvality a bezpečnosti výroby.
-
Splňuje přísné parametry pro vypouštění do podzemních vod Plně odpovídá Nařízení vlády č. 57/2016 Sb. (Klíčový podklad, který úřad vyžaduje pro povolení vsakování/trativodu na vašem pozemku).
-
Prohlášení o shodě s evropskou normou EN 12566-3 : 2005 + A2 : 2013 Základní evropská legislativní norma pro malé čistírny odpadních vod.
-
Vzorový Provozní řád ČOV Zpracovaný přesně podle vyhlášky č. 216/2011 Sb. Ušetří vám čas při schvalovacím procesu.
-
Certifikovaný atest vodotěsnosti ČOV Oficiální doklad potvrzující 100% nepropustnost nádrže, který je nezbytný ke kolaudaci stavby.
-
Evropské označení shody CE Garantováno podle evropské směrnice o stavebních výrobcích 89/106/EEC.

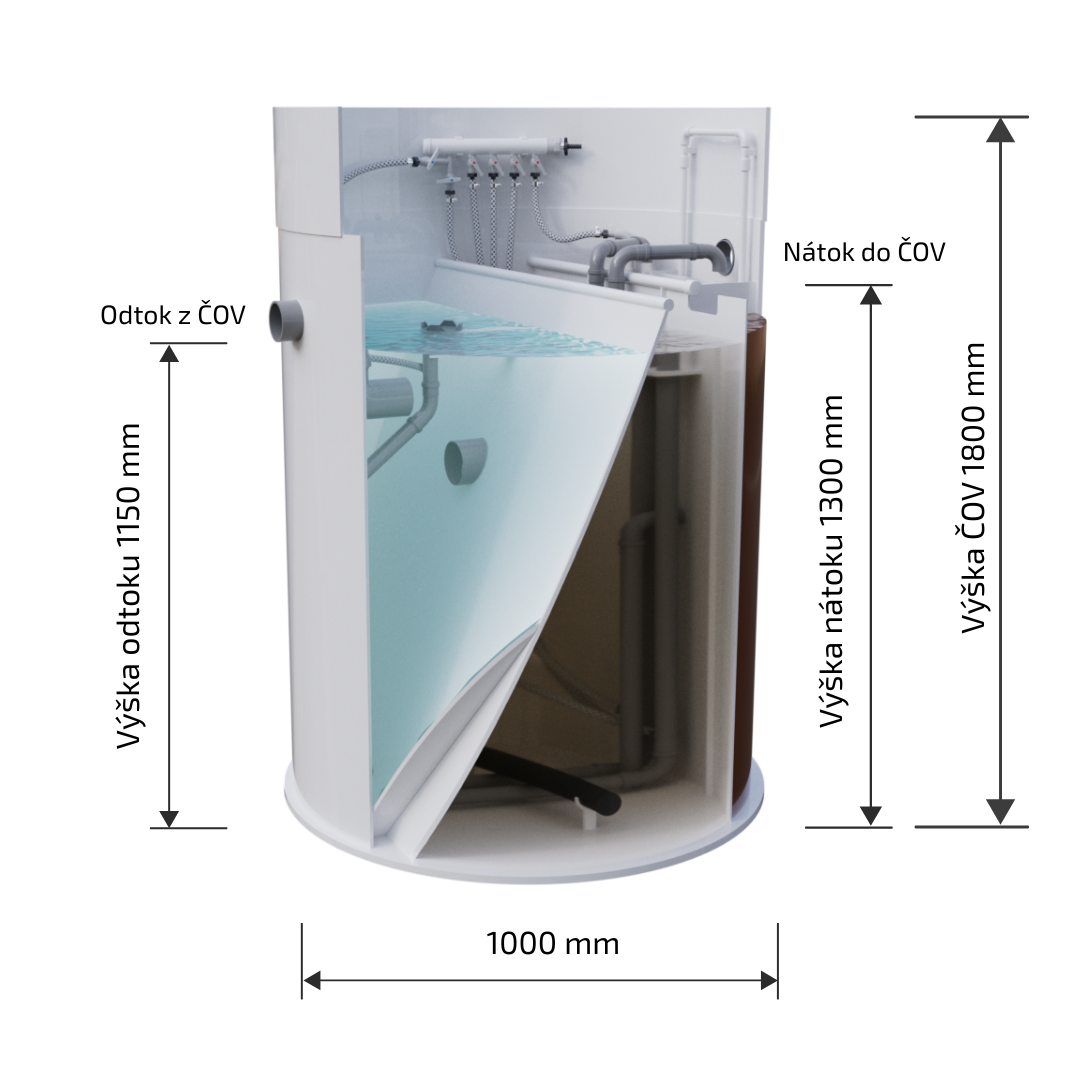

📐 Tabulka č. 1: Rozměry a technické parametry ČOV
| Sledovaný parametr | Hodnota (Model VHL4) | Co to znamená v praxi? |
|---|---|---|
| Kapacita čistírny | do 4 osob | Pro nenáročné uživatele určené od jednoho obyvatele. |
| Průměrný denní přítok (Q) | 0,54 m³/den | Maximální účinnost s ohledem na deklarované parametry. |
| Vnitřní / Vnější průměr nádrže | 1 m / 1,10 m | Kompaktní kruhový půdorys šetří místo a usnadňuje výkop. |
| Základní výška ČOV | 1,80 m | Celkovou výšku lze v případě potřeby navýšit nástavcem.** |
| Výška přítoku / odtoku | 1,30 m / 1,15 m | Měřeno od spodní hrany ČOV po spodní hranu roury.*** |
| Průměr potrubí (Nátok / Odtok) | DN 110 / DN 110 | Standardní rozměr, nátok již nelze upravit. |
| Hmotnost prázdné čistírny | 65 kg | Nízká hmotnost nádrže umožňuje usazení do jámy svépomocí. |
| Parametry dmychadla SECOH | Napětí: 230 V | Příkon: 0,06 kW | Extrémně tichý chod s minimálním odběrem elektřiny. |
** Výšku ČOV lze individuálně upravit nástavcem podle hloubky nátokového potrubí.
*** Uvedený rozměr je od spodní hrany ČOV po spodní hranu přítokové, nebo odtokové roury.
📜 Tabulka č. 2: Deklarované parametry a účinnost čištění
Údaje ověřené akreditovanými evropskými laboratořemi. Splňuje požadavky vodoprávních úřadů.
| Podstatná vlastnost | Dosažené parametry a účinnost | Technická specifikace (Norma) |
|---|---|---|
| Kapacita čištění | 0,54 m³/d | 0,24 BSK5/d | EN 12566-3:2005 + A2:2013 |
| Účinnost čištění (BOD₅) | 92 % ( 5,3 mg/l) | EN 12566-3:2005 + A2:2013 |
| Účinnost čištění (CHSK_Cr) | 98 % (39 mg/l) | EN 12566-3:2005 + A2:2013 |
| Nerozpuštěné látky (NL) | 94 % ( 13,6 mg/l) | EN 12566-3:2005 + A2:2013 |
| Amoniakální dusík (N-NH₄) | 84 % ( 5,1 mg/l) | EN 12566-3:2005 + A2:2013 |
| Celkový fosfor (P_CELKEM) | 32 % ( 7,3 mg/l) | EN 12566-3:2005 + A2:2013 |
| Statická únosnost | VYHOVĚLA (Zásyp 1,8 m, Wet 1,8 m) | EN 12566-3:2005 + A2:2013 |
| Vodotěsnost (Zkouška vodou) | VYHOVĚLA (Atest zaručuje 100% těsnost) | EN 12566-3:2005 + A2:2013 |
| Trvanlivost materiálu (PP-H) | VYHOVĚLA (Konstrukční polypropylen) | EN 12566-3:2005 + A2:2013 |
| Protipožární odolnost | Třída F | EN 12566-3:2005 + A2:2013 |
Moderní a vysoce ekonomické čištění odpadních vod potvrdily nezávislé testy v evropských akreditovaných laboratořích. Tyto garantované hodnoty jsou plným podkladem pro bezproblémové schválení ČOV úřady pro odtok do potoka i do dešťové kanalizace.
-
Návod dmychadlo SECOH (8 MB)
-
Formulář - ohlášení stavby (226.3 kB)
-
Formulář - ohlášení vodního díla (ČOV) (263.7 kB)
-
Formulář - oznámení o užívání stavby vodního díla (276.5 kB)
-
Formulář - žádost o povolení vypouštění povrchové vody (285.3 kB)
-
Provozní deník ČOV (125 kB)
-
Návod časovač CT2310 (3.7 MB)
-
DWG VHL (77.8 kB)
-

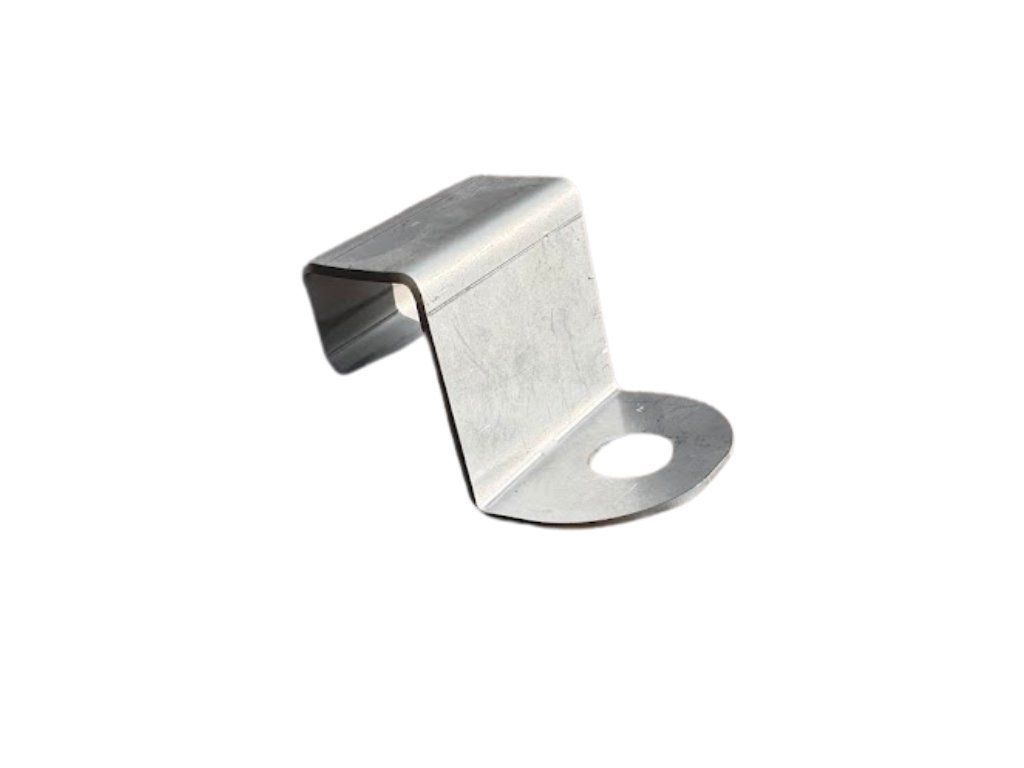

Uzamykání víka (2 MB)
-
Schéma VHL (103.9 kB)

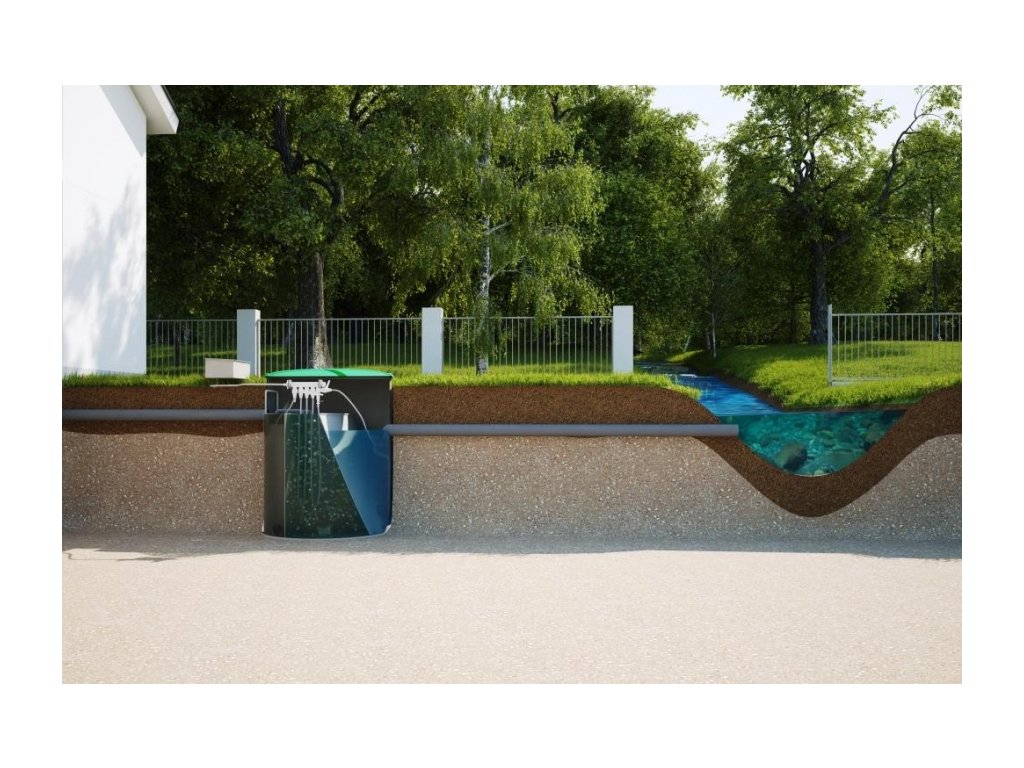

Ilustrativní příklad osazení ČOV VH6 PREMIUM
