VHN3 COMPACT® /do 3 EO

• 📦 Originální venkovní šachta na dmychadlo SND – vodotěsný box, který ochrání vaše dmychadlo před deštěm a vlhkostí přímo na zahradě u čističky.
• 🧩 NDS nástavec – Vymezuje výšku mezi technologickou částí ČOV a úrovní terénu pro celkovou výšku ČOV 176 cm.

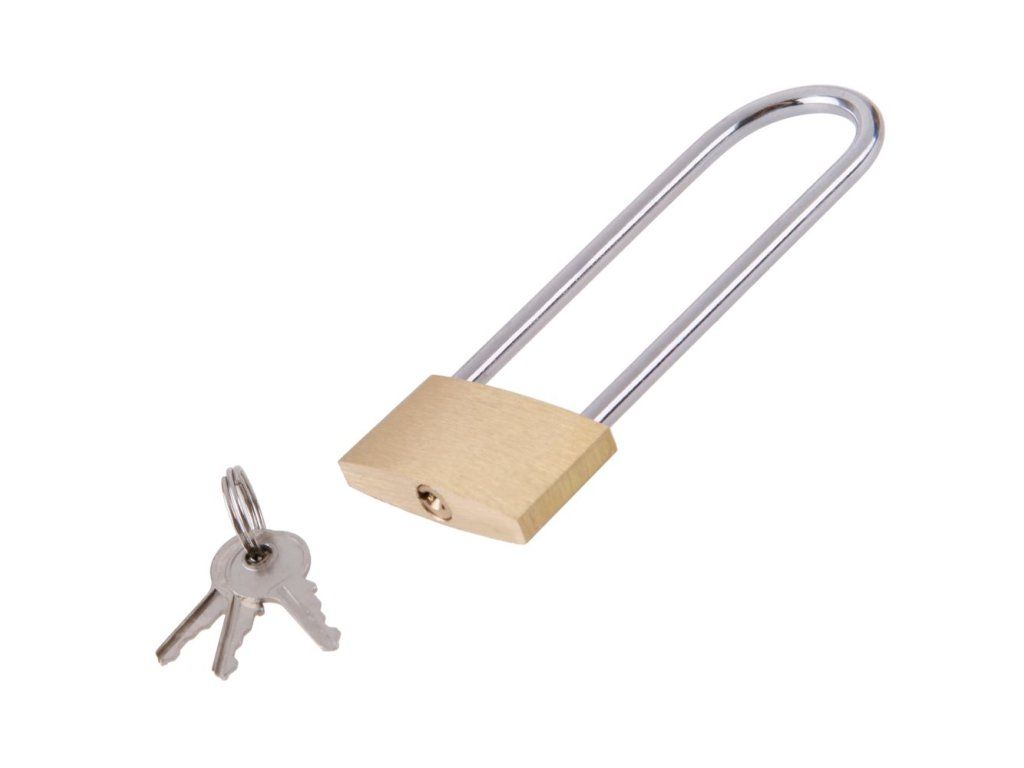

• 🔒 Bezpečný uzamykatelný kryt – nepochozí víko s bezpečnostním zámkem.
• 📖  Zaškolení a podpora: Při předání čističky vás zaškolíme jak postupovat, abyste měli jistotu, že vše následně zvládnete.

• 💰 Maximální finanční úspora (Vše v jednom)
  Nákupem kompletního setu COMPACT výrazně ušetříte oproti situaci, kdy byste čističku, šachtu na dmychadlo a nástavce kupovali samostatně. Navíc máte jistotu, že všechny komponenty k sobě 100% pasují.
• 🌊 Certifikace pro povrchové vody (CE)
  Čistírna splňuje přísné evropské normy (EN 12566-3) pro legální vypouštění vyčištěné vody do povrchových vod – tedy do blízkého potoka, řeky nebo dešťové kanalizace.
• 🌲 Perfektní pro sezónní provoz na chatách
  Tříkomorová technologie skvěle zvládá nepravidelné zatížení během víkendů. Před zimou čističku extrémně snadno zazimujete a na jaře ji během chvíle nastartujete pomocí startovacích bakterií BAKTOMA.
• 🔧 Jednoduchá montáž svépomocí
  ČOV dodáváme kompletně seřízenou a nastavenou z výroby. Díky samonosné konstrukci a přiloženému nástavci je usazení do země rychlé a zvládnete ho bez pomoci drahých stavebních firem.

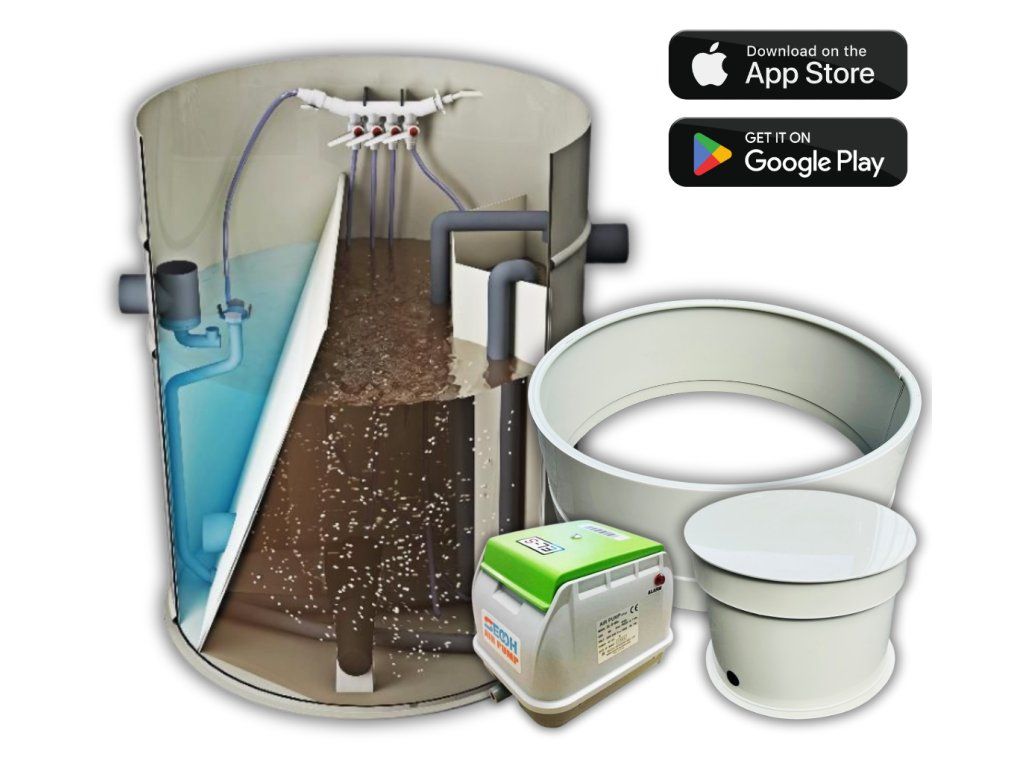

1. Celoplastová samonosná nádrž ČOV VHN3 COMPACT
2. Plastový nástavec na ČOV
3. Kompletní vnitřní technologická vestavba (systém mamutkových čerpadel)
4. Úsporné vzduchové dmychadlo SECOH
5. Plastová venkovní šachta na dmychadlo SND (V ceně)
6. Uzamykatelné zelené nepochozí víko
7. WiFi časovač pro automatické řízení cyklů dmychadla
8. Startovací balení bakterií BAKTOMA pro bezproblémový rozběh
9. Kompletní dokumentace pro úřady (Provozní řád, certifikáty, podklady k projektu)

• Kapacita: 1 až 3 ekvivalentní obyvatelé (EO)
• Určení: Chaty, chalupy, rekreační objekty, menší rodinné domy
• Materiál: Vysoce jakostní konstrukční polypropylen
• Certifikace: Evropská značka CE, ISO standardy

Prodloužená záruka 5 let na ČOV platí v případě instalace a provozu ČOV dle návodu k osazení výrobku a provozního řádu. Záruka 24 měsíců platí na příslušenství k ČOV.

  Dokumentace dodávaná k ČOV pro schválení úřady

• Certifikát č. 090-062928, vydaný Technickým a zkušebním ústavem stavebním s.p.
• Prohlášení o shodě s EN 12566-3 : 2005 + A2 : 2013
• Provozní řád dle vyhlášky 216/2011 Sb.
• Atest vodotěsnosti ČOV
• CE dle směrnice 89/106/EEC

  Důležité upozornění !

Při osazování ČOV postupujte vždy podle návodu k osazení výrobku, provozního řádu, certifikace výrobku, místních podmínek a vypracované projektové dokumentace.

 Rozsah a součást dodávky VHN COMPACT®

• nádrž ČOV 1,1 x 1,76 m samonosné celoplastové provedení z nerecyklovaného polypropylenu s výztužemi
• tříkomorová technologická vestavba denitrifikace, nitrifikace, separace s integrovanou akumulací (podle EN 12566- 3)
• rozdělovač vzduchu
• provzdušňovací systém
• recirkulační systém
• přítokové potrubí DN 110 a odtokové potrubí DN 110
• systém dočišťování (účinnost až 98 %)
• plochý kryt na ČOV uzamykatelný s výztuhami, nepochozí kryt, plošné zatížení sněhem dle ČSN EN  1991-1-3/Z1 80kg/m2
• WiFi časovač chodu dmychadla ZDARMA
• značkové dmychadlo SECOH EL-S-50 s tepelnou ochranou, kontrolkou chodu a s automatickou ochranou dmychadla proti  mechanickému poškození (autostopper) ROZMĚRY: d x š x v / 249 x 202 x 220 mm, PŘÍKON: 42 W
• vzduchová hadice a spojovací materiál na napojení dmychadla k ČOV 5 m
• biopreparát BAKTOMA Bacti DC pro spuštění ČOV  ZDARMA
• kompletní technická dokumentace k ČOV ( CE certifikát, návody na obsluhu, Provozní řád čističky, atesty,atd.)
• záruka 60 měsíců na ČOV + 24 měsíců na příslušenství
• záruční a pozáruční servis

Ovládejte svou čističku bez potíží
Ovládání čističky VHN je přizpůsobeno naší době díky chytrému telefonu. Zařízení využívá modul Bluetooth 5.0 a vyhrazená aplikace EMOS GoSmart je dostupná pro systémy Android i iOS. Díky softwaru můžeme z telefonu kontrolovat a měnit všechny parametry.

 Další volitelné příslušenství a možnosti - výběr v sekci " Příslušenství k ČOV "

• zpracování projektové dokumentace pro povolení stavby ČOV
• zaškolení obsluhy zařízení při předání ( uživatel je povinen provozovat ČOV dle znění provozního řádu a legislativy - zaškolení nenahrazuje nastudování předávaného návodu, technické dokumentace a provozního řádu ) **)
• nástavec na ČOV skladem, nebo na objednávku dle výšky - ČOV je dodávána ve výšce 180 cm; další nástavce po 10 cm až do 100 cm **)
• SND - šachta na uložení dmychadla kulatá, zápustná do 2/3, včetně průchodky na připojení vzduchu a průchodky na  připojení  220 V  **)

• spuštění ČOV do provozu, připojení dmychadla, aktivace čističky kalem, seřízení vzduchových ventilů a časovače dmychadla, test chodu ČOV, potvrzení o spuštění zařízení do provozu, doprava

**) volitelné příslušenství, které není potřeba ke spuštění a provozování technologické části ČOV

Fotografie a ilustrace v nabídce jsou pouze ilustrativní a vyobrazení může obsahovat prvky volitelného příslušenství. Rozsah dodávky je vždy v nabídce uveden v textové podobě.

 Čistírny odpadních vod VHN ®

 Malé čistírny typu VHN jsou biologické čistírny odpadních vod, určené pro objekty do 4 ekvivalentních obyvatel. Kvalita vody na odtoku odpovídá hygienickým a vodohospodářským požadavkům. Čističky slouží k čištěni odpadních vod z menších objektů, např. rodinných domů, provozoven, rekreačních objektů, kancelářských a výrobních prostor atd. Vypouštět vyčištěnou vodu z ČOV VHN® lze s ohledem na legislativu pouze do vodoteče, nebo do dešťové kanalizace. V případě nutnosti řešení vypouštění vyčištěné vody z čističky do trativodu (vsakováním do vod podzemních) doporučujeme výběr z nabídky šestikomorových ČOV VH Premium®

 Kompaktní řešení

Konstrukce čistírny umožňuje její rychlé a jednoduché osazení. U nejmenších obytných objektů je možno tyto typy čistíren osadit i do nejmenších prostor a ploch. Kompaktní řešení maximálně ulehčuje nastavení a obsluhu čistírny. Účinnost zařízení dosahuje až 92% - 98%.

 Jak čistírna funguje?

Čistírnu tvoří primární, oxický a separační prostor. V primárním prostoru dochází k odstraňováni mechanických nečistot a části dusíkatého znečištění. V tomto prostoru je umístěn provzdušňovací systém, pomocí kterého se dostává do čistírny vzduch. V oxickém prostoru dochází k odstraňování organického znečištění. V separačním prostoru se odděluje vyčištěná voda od kalu. Vyčištěná voda odtéká z ČOV a kal je recirkulován zpět do procesu.

Všechny systémy v čistírně se ovládají ventily na rozdělovači. Zdrojem vzduchu je dmychadlo s minimalizovanou spotřebou energie. Dmychadlo běží na časové cykly a je zpravidla umístěno mimo čistírnu.

 Technické parametry

Čistírny odpadních vod pracují na mechanicko-biologickém principu a slouží k čištěni splaškových odpadních vod ze všech zdrojů organického znečistění (kuchyň, koupelen, WC atd.) Jsou navrženy v souladu s evropskými normami (EN 12566 – 3). Vyznačují se vysokou odolností a dlouhou životností. Provoz čistíren je jednoduchý a spolehlivý. Pracují i při mírně přerušovaném přítoku odpadních vod a v zimním období. Nadstandardní kvalita vyčištěné vody odpovídá hygienickým a vodohospodářským požadavkům. Vyčištěná voda se může vypouštět do vodního toku nebo do dešťové kanalizace. Přebytkový kal lze využít ke kompostování a přihnojování okrasných dřevin.

 Tabulka č. 1 :  rozměry a technické parametry ČOV

∗ Jeden ekvivalentní obyvatel = 150 l vody / os.den

∗∗ Výška ČOV se může upravit podle požadavku zákazníka

*** Uvedený rozměr od spodní hrany ČOV po spodní hranu nátokové / odtokové roury

  Tabulka č. 2 :  deklarované parametry ČOV

Podstatné vlastnosti	Parametry	Harmonizované technické specifikace
Kapacita čištění	0,45 m3/d	EN 12566-3 : 2005 + A2 : 2013
	0,18 kg BSK5/d
Účinnost čištění ( při denním organickém zatížení ) 0,24 BSK5/d	BSK5 : 99 %	EN 12566-3 : 2005 + A2 : 2013
	CHSKCr : 95%
	NL :94 %
	N-NH4 : 91 %
	PCELKEM : 43 %
Únosnost ( výpočet )	6.2.1 : vyhověla / zásyp 1,8 m, WET 1,8 m	EN 12566-3 : 2005 + A2 : 2013
